Los cierres GN 115.9 tienen una función de seguridad empujar para girar. En las dos posiciones extremas el eje queda bloqueado por el pestillo. El dispositivo puede girarse 90° solamente cuando se presiona el elemento de mando, que libera el pasador de seguridad de su posición de bloqueo. Esta función evita que el pestillo se mueva por sí solo o como consecuencia de vibraciones.
Los cantos biselados del pestillo facilitan el cierre de la puerta. Los cierres con diferentes acodamientos del pestillo cubren una distancia de bloqueo A de 4 a 32 mm.
Los cierres GN 115.9 se suministran con el pestillo suelto
Alojamiento de la cerradura
Zamac
Anillo de apoyo
con revestimiento de plástico
negro, acabado texturadoSW
Elementos de mando
Plástico (poliamida PA)
negro, mate
Tapa
Plástico (poliamida PA)
gris claro
Resto de piezas
Acero zincado, pasivado azul
RoHS

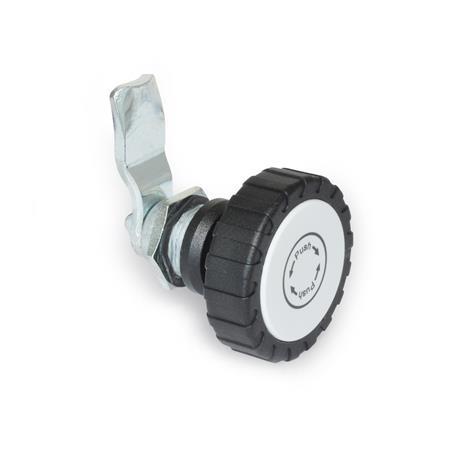

| RG | con pomo moleteado GN 7336 |
| KG | con pomo de mariposa |
| HG | con palanca |
| Distancia de bloqueo A | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 6 | 8 | 10 | 13 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 |
|
Para la instalación, realice un orificio en la puerta, cubierta o trampilla como se muestra en el dibujo del lado opuesto. Una vez montado, el cierre se presiona a través del diámetro del orificio desde la parte frontal. La tuerca hexagonal puede entonces presionarse sobre el cierre desde la parte posterior y atornillarla en su sitio. El diámetro del orificio para la instalación en la hoja de la puerta suele realizarse mediante punzonado o mecanizado láser cuando se trata de producción en serie. También se puede realizar el diámetro del orificio de montaje taladrando/mecanizando como se muestra en el dibujo. Para series pequeñas y chapas de acero de menos de 2 mm de grosor, los Punzones para chapa GN 123 son la herramienta adecuada. |
||||||||||
