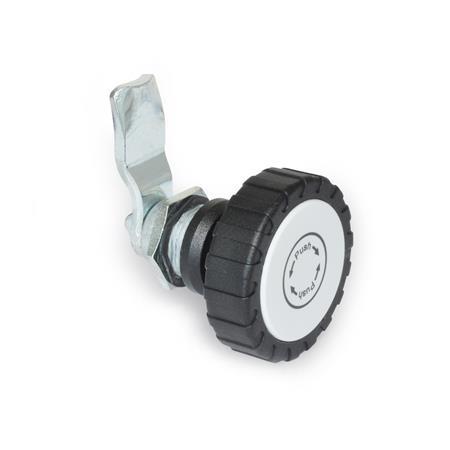

Les loquets GN 115.9 ont une fonction de sécurité Pousser pour tourner. Dans les deux positions d'extrémité, la broche est immobilisée par le verrou. Le dispositif ne peut être tourné de 90° que lorsque l'élément d'actionnement est abaissé, ce qui libère la goupille de sécurité de la position verrouillée. Cette fonction protège la fiabilité de verrouillage contre tout mouvement inopiné ou induit par des vibrations.
Les bords chanfreinés du loquet facilitent la fermeture de la porte. Les loquets avec différentes manivelles couvrent une distance de verrouillage A de 4 à 32 mm.
Les loquets GN 115.9 sont livrés avec le loquet emballé séparément.
Logement de verrou
Zinc moulé sous pression
Collier de boîtier
plastifié
noir, finition texturéeSW
Éléments d'actionnement
Plastique (Polyamide PA)
noir mat
Capuchon
Plastique (Polyamide PA)
gris clair
Toutes les autres pièces
Acier zingué, passivé bleu
RoHS
| RG | avec par bouton moleté GN 7336 |
| KG | avec bouton à ailettes |
| HG | avec levier |
| Distance de verrouillage A | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 6 | 8 | 10 | 13 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 |
|
Pour l'installation, percez un trou dans la porte, le cache ou le hayon comme indiqué sur le schéma. Une fois assemblé, le loquet est introduit par l'avant via l'alésage. L'écrou à 6 pans peut ensuite être inséré sur le loquet par l'arrière et boulonné en place. Le diamètre de l'alésage de montage pratiqué dans le battant de la porte est généralement obtenu par poinçonnage ou usinage laser lors de la production en série. Le diamètre de l'alésage de montage peut également être obtenu par perçage ou fraisage comme indiqué dans les schémas ci-contre. Les Outils de poinçonnage GN 123 sont l'outil de choix pour les petites séries et les tôles d'acier de moins de 2 mm d'épaisseur. |
||||||||||
