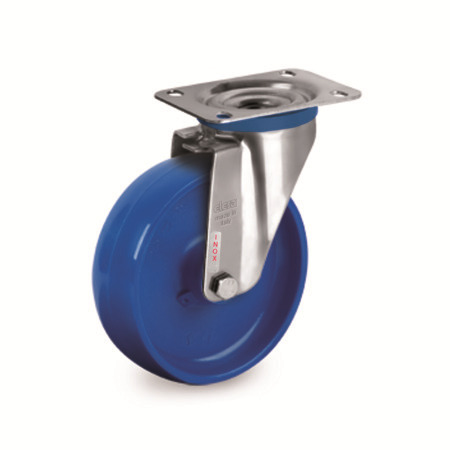

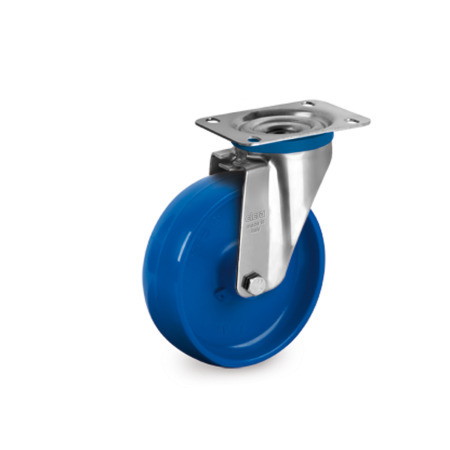

GN 22892 Transportrollen Polyamid, leichte Ausführung

GN 22892 Transportrollen, Polyamid, leichte Ausführung Lagerart: G - Gleitlager Form (Gehäuse): L - Lenkrolle mit Anschraubplatte Kennzeichen: L - leichte Ausführung Werkstoff (Gehäuse): ST - Stahlblech, verzinkt
Original design
RE.F8-N / RE.F8-SST-N
Lagerart: G - Gleitlager
Form (Gehäuse): L - Lenkrolle mit Anschraubplatte
Kennzeichen: L - leichte Ausführung
Werkstoff (Gehäuse): ST - Stahlblech, verzinkt

Klicken Sie auf ein Variantenbild, um es im Hauptproduktanzeigebereich anzuzeigen, oder verwenden Sie die Tabulatortasten, um durch die Produktvarianten zu navigieren

Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen
Normblatt GN 22892 Diese Seite drucken Anwendungsvideo Räder und Rollen Allgemeine Hinweise und Bauartenübersicht Einsatzbedingungen und technische Hinweise Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Transportrollen GN 22892 werden in industriellen und öffentlichen Innen-bereichen beispielsweise zum Verschieben von leichten Wagen eingesetzt.

Der Laufbelag der Räder bewirkt einen geringen Rollwiderstand bei guter Verschleiß- und Reißfestigkeit.

Ausführung

Laufbelag / Radkörper
Kunststoff, Polyamid (PA)

  • einteilig
  • weiß
  • Härte 70 Shore D

Gehäuse

  • Stahlblech, verzinktST
  • EdelstahlblechNI 1.4301

Drehkranz Lenkrolle

  • zweifache Kugellagerung, fettgeschmiert
  • Staubschutzring bei Form L / LF
    Kunststoff, Polyethylen (PE)

Einsatztemperatur -30 °C bis +80 °C

RoHS

GN 22892 Transportrollen, Polyamid, leichte Ausführung Skizze
Technische Zeichnung ausblenden
GN 22892 Transportrollen, Polyamid, leichte Ausführung Skizze

Artikelvarianten / Tabelle

Lagerart

GGleitlager

Form (Gehäuse)

BBockrolle
LLenkrolle mit Anschraubplatte
LFLenkrolle mit Anschraubplatte, mit Feststeller
RLenkrolle mit Rückenloch
RFLenkrolle mit Rückenloch, mit Feststeller

Kennzeichen

Lleichte Ausführung
Spalten ein-/ausblenden
d1
Rad-Ø
Form B / L / R
Form LF / RF		bd2d3d4h
Form B / L / LF
Form R / RF		l1l2
Form B
Form L / LF		l3m1m2
Form B
Form L / LF		m3m4rmax.
dynamische Traglast
in N
65*-30912731001001008585404560607580-1200
8080309127310710710085854045606075801201800
100100309127312812810085853545606075801202000
125125389127315615610085853745606075801202200
150150451120102194188140114110567385871051051563000
200200501120102240236140114110567385871051051563000
* nur in Ausführung ST lieferbar

Artikelauswahl und -konfiguration
Rad-Ø d1 (Form B / L / R)
Rad-Ø d1 (Form LF / RF)
Lagerart

Form (Gehäuse)





Kennzeichen

Werkstoff (Gehäuse)


Ausführungen




Rad-Ø d1 (Form B / L / R)
Rad-Ø d1 (Form LF / RF)
Lagerart

Form (Gehäuse)





Kennzeichen

Werkstoff (Gehäuse)


geeignet für Bodentyp

Die Art des Bodens und mögliche Hindernisse sind Faktoren, die die notwendige Antriebskraft zum Bewegen des Wagens beeinflussen und Auswirkungen auf die Übertragung von Schwingungen und den Verschleiß des Rades haben.
Ausgehend von der Beschaffenheit des Bodens, kann für die Auswahl des richtigen Rades die folgende Aussage getroffen werden:

  • Für unregelmäßige Böden bzw. bei Hindernissen werden Räder mit einem weichen und dicken Laufbelag sowie großem Durchmesser eingesetzt.
  • Bei glatten Böden und hohen Lasten werden Räder mit einem hartem Laufbelag eingesetzt.

In der nachfolgenden Tabelle ist vereinfacht für jedes Rad der geeignete Bodentyp angegeben.
Spalten ein-/ausblenden
NormFliesenAsphaltKunstharz,
Beton		unbefestigter BodenGitterrostbodenBoden mit SpänenBoden mit Hindernissen
GN 22870x-----x
GN 22872x-x----
GN 22873xxxxxxx
GN 22874xxxxxxx
GN 22875xxxxxxx
GN 22880x-x---x
GN 22882x-x----
GN 22884x-x---x
GN 22885x-x----
GN 22886xxxxxxx
GN 22887x-x----
GN 22892x-x----
GN 22894x-x----
GN 22868x-x----

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
6,41 €
zzgl. ges. Mehrwertsteuer 1,22 €
brutto 7,63 €
Sofort lieferbar
ELESA Code: 450651
Beschreibung: RE.F8-065-PBL-N
Gewicht: 0,370 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
83022000
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Alle Preise gemäß unserer Preisliste Nr. 56, gültig ab 01.09.2024, zzgl. gesetzliche MwSt. für Deutschland.

CAD-Daten

Zur Zeit ist für diesen Artikel noch kein Direkt-Download von 3D-CAD-Daten oder 2D-Daten möglich. Bitte senden Sie Ihre Anfrage per Mail direkt an uns. In Kürze senden wir Ihnen dann die gewünschten CAD-Daten zu.

Bitte geben Sie hier Ihre E-Mail-Adresse an!

Bitte geben Sie den im Bild gezeigten Code ein!


Erklärvideo für CAD-Downloads
Als Favorit speichern
Produkt empfehlen

Bitte geben Sie den im Bild gezeigten Code ein!

Ihr Produkt nicht gefunden?

Unser Service-Team ist von Montag bis Freitag von 7:30 bis 17:00 Uhr unter +49 7723 6507 - 100 für Sie erreichbar.

Zu den Produkt-Sonderanfertigungen | Zu unseren Ansprechpartnern

GN 22892-65-G-B-L-STGN 22892-65-G-L-L-STGN 22892-65-G-R-L-STGN 22892-80-G-B-L-STGN 22892-80-G-B-L-NIGN 22892-80-G-L-L-STGN 22892-80-G-L-L-NIGN 22892-80-G-R-L-STGN 22892-80-G-R-L-NIGN 22892-80-G-LF-L-STGN 22892-80-G-LF-L-NIGN 22892-80-G-RF-L-STGN 22892-80-G-RF-L-NIGN 22892-100-G-B-L-STGN 22892-100-G-B-L-NIGN 22892-100-G-L-L-STGN 22892-100-G-L-L-NIGN 22892-100-G-R-L-STGN 22892-100-G-R-L-NIGN 22892-100-G-LF-L-STGN 22892-100-G-LF-L-NIGN 22892-100-G-RF-L-STGN 22892-100-G-RF-L-NIGN 22892-125-G-B-L-STGN 22892-125-G-B-L-NIGN 22892-125-G-L-L-STGN 22892-125-G-L-L-NIGN 22892-125-G-R-L-STGN 22892-125-G-R-L-NIGN 22892-125-G-LF-L-STGN 22892-125-G-LF-L-NIGN 22892-125-G-RF-L-STGN 22892-125-G-RF-L-NIGN 22892-150-G-B-L-STGN 22892-150-G-B-L-NIGN 22892-150-G-L-L-STGN 22892-150-G-L-L-NIGN 22892-150-G-R-L-STGN 22892-150-G-R-L-NIGN 22892-150-G-LF-L-STGN 22892-150-G-LF-L-NIGN 22892-150-G-RF-L-STGN 22892-150-G-RF-L-NIGN 22892-200-G-B-L-STGN 22892-200-G-B-L-NIGN 22892-200-G-L-L-STGN 22892-200-G-L-L-NIGN 22892-200-G-R-L-STGN 22892-200-G-R-L-NIGN 22892-200-G-LF-L-STGN 22892-200-G-LF-L-NIGN 22892-200-G-RF-L-STGN 22892-200-G-RF-L-NI
