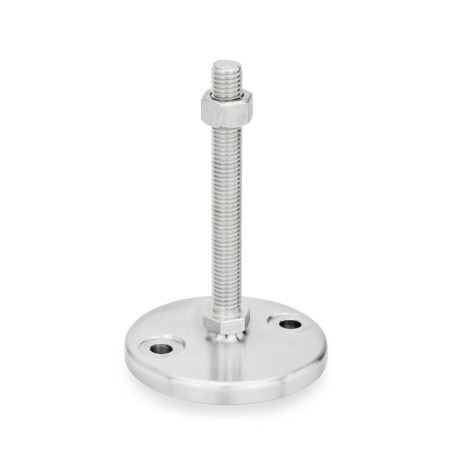

GN 23 Stellfüße Edelstahl, mit gedrehtem Fußteller, mit Befestigungsbohrungen

Form: D0 - feingedreht, ohne Gummiauflage
Spindelvariante: SK - mit Mutter, Außensechskant unten

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

korrosionsbeständig
passgenau
umweltfreundlich

Alle Edelstahl-Produkte anzeigen

Normblatt GN 23 Diese Seite drucken Belastbarkeit von Stellfüßen GN 21 / GN 23 Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Stellfüße GN 23 werden montiert geliefert; sie sind nicht demontierbar.

Ausführung

Fußteller
Edelstahl 1.4301

Verstellspindel
Edelstahl 1.4305

Sechskantmutter ISO 4032
Edelstahl 1.4301

Gummiauflage eingelegt
NBR (Perbunan®), 70 Shore A

RoHS

Technische Zeichnung ausblenden

Artikelvarianten / Tabelle

Form (Fußteller)

D0	feingedreht, ohne Gummiauflage
D1	feingedreht, mit Gummiauflage, eingelegt, schwarz

Spindelvariante

S	ohne Mutter, Außensechskant unten
SK	mit Mutter, Außensechskant unten
T	ohne Mutter, Schlüsselfläche unten
TK	mit Mutter, Schlüsselfläche unten
U	ohne Mutter, Innensechskant oben und Schlüsselfläche unten
UK	mit Mutter, Innensechskant oben und Schlüsselfläche unten
V	ohne Mutter, Außensechskant oben und Schlüsselfläche unten
VK	mit Mutter, Außensechskant oben und Schlüsselfläche unten
W	mit Verstellhülse, abgedecktes Gewinde und Schlüsselfläche unten
X	Außensechskant mit Innengewinde

Spalten ein-/ausblenden

d₁	d₂	l₁ Ausführung S / SK				Ausführung T / TK und U / UK						l₂ Version V / VK				l₃ ≈ Ausführung W				l₇ Ausführung X	h₁	h₂	k

80	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	34	8,5	2	54,5
80	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	37	8,5	2	54,5
80	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	40	8,5	2	54,5
80	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	118	143	168	193	46	8,5	2	54,5
80	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	143	168	193	243	54	8,5	2	54,5
80	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	168	218	268	-	-	8,5	2	54,5
100	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	35	9	3	70,5
100	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	38	9	3	70,5
100	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	41	9	3	70,5
100	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	119	144	169	194	47	9	3	70,5
100	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	144	169	194	244	55	9	3	70,5
100	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	169	219	269	-	-	9	3	70,5
120	M 20	-	-	-	-	75	100	125	150	200	250	-	-	-	-	-	-	-	-	59	12	3,5	95,5
120	M 24	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-	-	12	3,5	95,5
120	M 30	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-	-	12	3,5	95,5

Spalten ein-/ausblenden

d₁	d₂	d₃	h₃	h₄	h₅	l₄	l₅	l₆	sw₁	sw₂	sw₃	sw₄	sw₅	sw₆	sw₇	t

80	M 8	-	19,5	-	-	-	-	-	17	-	-	-	-	-	14	8
80	M 10	-	19,5	-	-	-	-	-	17	-	-	-	-	-	14	10
80	M 12	-	19,5	-	-	-	-	-	17	-	-	-	-	-	17	12
80	M 16	24	-	25,5	21,5	45	45	29	-	12	8	10	12	20	22	16
80	M 20	30	-	27	23	56	56	36	-	15	10	13	16	24	27	20
80	M 24	35	-	30,5	26	67	67	42	-	19	12	17	20	30	-	-
100	M 8	-	20,5	-	-	-	-	-	17	-	-	-	-	-	14	8
100	M 10	-	20,5	-	-	-	-	-	17	-	-	-	-	-	14	10
100	M 12	-	20,5	-	-	-	-	-	17	-	-	-	-	-	17	12
100	M 16	24	-	26,5	22,5	45	45	32	-	12	8	10	12	20	22	16
100	M 20	30	-	28	24	56	56	40	-	15	10	13	16	24	27	20
100	M 24	35	-	31,5	27	67	67	48	-	19	12	17	20	30	-	-
120	M 20	-	-	32	-	-	-	-	-	15	10	-	-	-	27	20
120	M 24	-	-	35,5	-	-	-	-	-	19	12	-	-	-	-	-
120	M 30	-	-	39,5	-	-	-	-	-	24	12	-	-	-	-	-

Spalten ein-/ausblenden

d₁	d₂	Statische Belastbarkeit in kN Ausführung S / SK	Ausführung T / TK Ausführung U / UK	Ausführung V / VK	Ausführung W	Ausführung X

80	M 8	6	-	-	-	17
80	M 10	11	-	-	-	17
80	M 12	16	-	-	-	17
80	M 16	-	17	21	25	17
80	M 20	-	28	35	35	28
80	M 24	-	46	52	52	-
100	M 8	6	-	-	-	17
100	M 10	11	-	-	-	17
100	M 12	16	-	-	-	17
100	M 16	-	17	21	25	17
100	M 20	-	28	35	35	28
100	M 24	-	46	52	52	-
120	M 20	-	28	-	-	28
120	M 24	-	46	-	-	-
120	M 30	-	43	-	-	-
