Scharniere GN 235

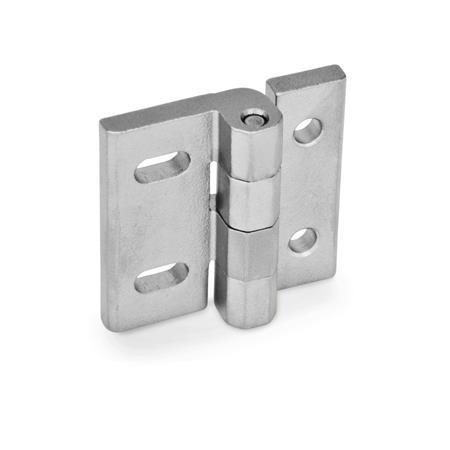

GN 235 Scharniere, Edelstahl, justierbar Werkstoff: NI - Edelstahl
Form: DB - mit Durchgangsbohrungen, in der Breite justierbar
Oberfläche: GS - matt gestrahlt

Werkstoff: NI - Edelstahl
Form: DB - mit Durchgangsbohrungen, in der Breite justierbar
Oberfläche: GS - matt gestrahlt

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

korrosionsbeständig
passgenau
umweltfreundlich

Alle Edelstahl-Produkte anzeigen

Normblatt GN 235 Diese Seite drucken Zusammenstellung der Scharniere-Bauarten Angaben zur Belastbarkeit Edelstahl-Eigenschaften

Produktbeschreibung

Edelstahl-Scharniere GN 235 sind je nach Form, entlang der Langlöcher in der Höhe bzw. der Breite justierbar und werden mit Sechskant-, Linsen- oder Zylinderschrauben mit niedrigem Kopf befestigt.

Dank des ausreichend groß dimensionierten Bauraum für Schraubenköpfe und Unterlegscheiben lassen sich die Scharniere ohne Kollision um 180° öffnen.

Das Befestigungsbohrbild der Scharniere stimmt mit dem der Scharnier-Familie GN 237 überein, sodass die Scharniere austauschbar sind.

Ausführung

EdelstahlNI

nichtrostend, 1.4308
matt gestrahltGS

Stift
Edelstahl
nichtrostend, 1.4571

RoHS

Zubehör

Distanzplatten GN 2370
Gewindeplatten GN 2372

H	in der Höhe justierbar
B	in der Breite justierbar
HB	in der Höhe und Breite justierbar
D	mit Durchgangsbohrungen
DH	mit Durchgangsbohrungen, in der Höhe justierbar
DB	mit Durchgangsbohrungen, in der Breite justierbar

l₁ D, DH, H	DB, HB	B	l₂	b	d₁	d₂	h₁	h₂	h₃	h₄	l₃ D, DH, H	DB, HB, B	l₄ D, DH, H, DB, HB	B	m₁	m₂

40	45	50	45	5,3	5,3	4	13	5	9,5	19	16	21	16	21	25	25
50	55	60	55	6,5	6,5	6	16,6	6	11,6	23,2	21	26	21	26	30	30
60	68	76	65	8,3	8,3	8	21,4	8	14,9	29,8	26	33,5	26	33,5	36	36
