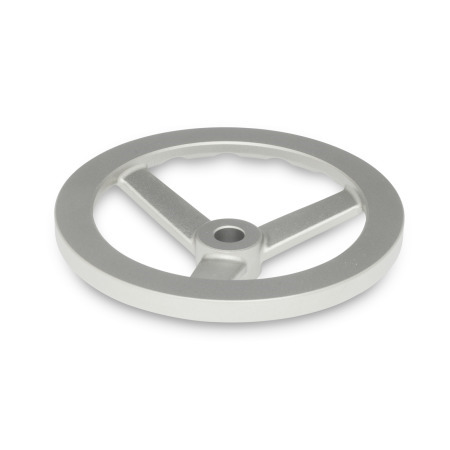

GN 949 Handräder Edelstahl

Bohrungskennzeichen: B - ohne Nabennut
Form: A - ohne Griff

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

korrosionsbeständig
passgenau
umweltfreundlich

Alle Edelstahl-Produkte anzeigen

Normblatt GN 949 Diese Seite drucken Passfedernuten DIN 6885-1 Querbohrungen GN 110 ISO-Passungen Edelstahl-Eigenschaften

Produktbeschreibung

Handräder GN 949 sind so gestaltet, dass sie hygienische Anforderungen erfüllen.

Die Zylindergriffe sind aus Phenolharz, was generell eine gute Beständigkeit gegenüber chemischen Einflüssen bietet.

Ausführung

Radkörper
Edelstahl-Feinguss 1.4308

Nabe bearbeitet
Radkranz gedreht
matt gestrahlt

Drehbare Zylindergriffe ähnlich GN 598.1
Kunststoff, Phenolharz (PF)

schwarz, glänzend
Achsteil
Edelstahl 1.4301

RoHS

Zubehör

Vorlegescheiben GN 184.5

Technische Zeichnung ausblenden

Artikelvarianten / Tabelle

Bohrungskennzeichen

B	ohne Nabennut
K	mit Nabennut DIN 6885-1 P9

Form

A	ohne Griff
D	mit drehbarem Griff

Spalten ein-/ausblenden

d₁	d₂ H8 Bohrung		b	d₃	l₁	l₂ ≈	l₃ ≈	r	Ø Zylindergriff	Anzahl der Speichen

100	10	12	7	20	15	27,5	45	44	18	3
125	12	14	9	24	16	28,5	55	55	21	3
140	14	16	10	28	18	30,5	70,5	62	23	3
160	14	16	11	31	20	35,5	70,5	71	23	3
200	18	20	14	36	23	39	70,5	90	23	3

Artikelauswahl und -konfiguration

GN 110 Querbohrungen (optional bestellbar)

Spalten ein-/ausblenden

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Länge l Standardausführung	Länge l Handräder DIN 950 / GN 949 bis Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

Die Verbindung zwischen Bedienelement und Welle erfolgt vielfach durch Querstift oder Druckschraube.
Die damit verbundenen Montagekosten sind für den Anwender recht hoch, da in der Standardausführung Bedienelemente in der Regel keine Querbohrung haben.
Bei Ausführung der Querbohrungen nach GN 110 können diese nicht nur preisgünstig gefertigt und geliefert werden, sondern es entfallen auch aufwändige Konstruktionszeichnungen. Allerdings lässt die Form (Geometrie) einiger Bedienelemente die Anwendung dieser Norm nicht zu.
Die Stiftbohrung d₂ H11 ist für die Verwendung von Spiralspannstiften vorgesehen.

Die Querbohrung GN 110 ist als separate Position im Warenkorbschritt 1 unter Anmerkung zu bestellen.
Bestellbeispiel: Handrad DIN 950-GG-160-B14-A mit Querbohrung GN 110-QE

Ausgewählter Artikel (Bestellbeispiel)

Artikelnummer

Nettopreis

23,29 €

zzgl. ges. Mehrwertsteuer 4,43 €
brutto 27,72 €

Sofort lieferbar

inkl. Materialzuschlag: 1,52 €

Der Materialzuschlag ist im angezeigten Preis schon enthalten.

Gewicht: 0,222 kg

Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100

RoHS: Ja

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.

Zolltarifnummer

84879059

Beachten Sie unsere Rabattstaffel.

Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €

Stück

Alle Preise gemäß unserer Preisliste Nr. 56, gültig ab 01.09.2024, zzgl. gesetzliche MwSt. für Deutschland.
