GN 949 Volantini Acciaio INOX

Foto

Codice foro alesato: B - Senza sede per chiavetta
Tipo: A - Senza impugnatura

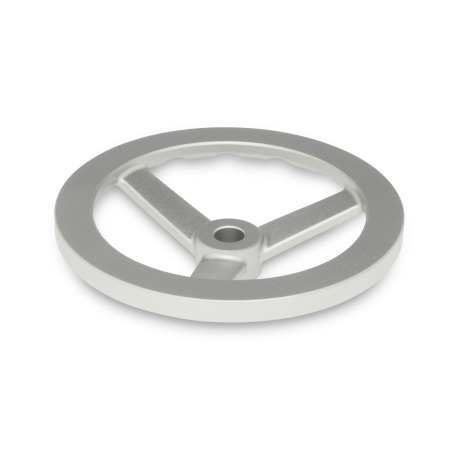

GN 949 Volantini, acciaio INOX Codice foro alesato: B - Senza sede per chiavetta
Tipo: D - Con impugnatura girevole

GN 949 Volantini, acciaio INOX Codice foro alesato: K - Con sede per chiavetta DIN 6885-1 P9
Tipo: A - Senza impugnatura

GN 949 Volantini, acciaio INOX Codice foro alesato: K - Con sede per chiavetta DIN 6885-1 P9
Tipo: D - Con impugnatura girevole

Famiglia di prodotti in acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o all'aperto.

resistenti alla corrosione
adattamento preciso
rispettose dell'ambiente

Mostra tutti i prodotti in acciaio INOX

Scheda Tecnica GN 949 Stampa questa pagina Sede per chiavetta P9 DIN 6885-1 Forature trasversali GN 110 Tolleranze fondamentali ISO

Descrizione del prodotto

Informazioni

Il design dei volantini GN 949 è conforme ai requisiti delle norme igieniche.

Le impugnature girevoli sono realizzate in resina fenolica che, in generale, offre una buona resistenza agli agenti chimici.

Specifiche

Corpo ruota
Fusione di precisione in acciaio INOX AISI CF-8

Mozzo lavorato
Corona tornita
Finitura matt da sabbiatura

Impugnatura girevole simile a GN 598.1
Plastica, resina fenolica (PF)

nero, finitura lucida
Albero
Acciaio INOX AISI 304

RoHS

Accessorio

Rondelle svasate in acciaio INOX GN 184.5

Disegno tecnico

Nascondi disegno tecnico

Opzioni articolo / Tabella

Codice foro alesato

B	Senza sede per chiavetta
K	Con sede per chiavetta DIN 6885-1 P9

Tipo

A	Senza impugnatura
D	Con impugnatura girevole

Mostra / Nascondi colonne

d₁	d₂H8 Foro alesato		b	d₃	l₁	l₂ ≈	l₃ ≈	r	Ø Impugnatura	Numero di raggi

100	10	12	7	20	15	27,5	45	44	18	3
125	12	14	9	24	16	28,5	55	55	21	3
140	14	16	10	28	18	30,5	70,5	62	23	3
160	14	16	11	31	20	35,5	70,5	71	23	3
200	18	20	14	36	23	39	70,5	90	23	3

Selezione e configurazione articolo

Apri configuratore 3D

Forature trasversali GN 110 (ordine speciale)

Mostra / Nascondi colonne

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Lunghezza l Versione standard	Lunghezza l Volantini DIN 950 / GN 949 per Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

Manopola e albero sono spesso collegati da un perno trasversale o da una vite senza testa.
Questo comporta un aumento dei costi di installazione, in quanto gli elementi di comando di solito sono privi di foro trasversale.
I componenti con fori trasversali a disegno GN 110 sono disponibili a prezzi molto competitivi e consentono di evitare inutili lavori di progettazione. La forma geometrica di alcune manopole, tuttavia, non si presta ad essere modificata secondo questo particolare standard.
Il foro per il perno d₂ H11 si adatta ai perni elastici elicoidali.

Il foro trasversale GN 110 deve essere ordinato come articolo separato alla fase 1 del carrello, nelle note.
Come ordinare: Volantino DIN 950-GG-160-B14-A con foro trasversale GN 110-QE

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

23,29 €

più IVA 4,43 €
lordo 27,72 €

In magazzino

incluso supplemento per materiale: 1,52 €

Il supplemento per il materiale è già incluso nel prezzo.

Peso: 0,222 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Numero di tariffa doganale

84879059
