Handkurbeln GN 269

Länge l	d₁ H9 Bohrung	s H11 Vierkant	d₂	h₁	h₂ ≈	h₃	h₄ ≈	Ø Zylindergriff

80	B 10	V 10	22	22	15,4	6,6	45	18
100	B 12	V 12	26	26	17,7	8,3	55	21
125	B 14	V 14	28	28	18,8	9,2	71	23
160	B 17	V 17	32	32	22,6	9,4	71	23
200	B 19	V 19	38	38	28	9,4	71	23

GN 110 Querbohrungen (optional bestellbar)

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Länge l Standardausführung	Länge l Handräder DIN 950 / GN 949 bis Ø 250

6	7	2,5	M 3	4,5	-
8	9	3	M 5	5,5	4,5
10	11	3	M 5	5,5	4,5
12	13	4	M 6	6,5	5,5
14	15	4	M 6	6,5	5,5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

Die Verbindung zwischen Bedienelement und Welle erfolgt vielfach durch Querstift oder Druckschraube.
Die damit verbundenen Montagekosten sind für den Anwender recht hoch, da in der Standardausführung Bedienelemente in der Regel keine Querbohrung haben.
Bei Ausführung der Querbohrungen nach GN 110 können diese nicht nur preisgünstig gefertigt und geliefert werden, sondern es entfallen auch aufwändige Konstruktionszeichnungen. Allerdings lässt die Form (Geometrie) einiger Bedienelemente die Anwendung dieser Norm nicht zu.
Die Stiftbohrung d₂ H11 ist für die Verwendung von Spiralspannstiften vorgesehen.

Die Querbohrung GN 110 ist als separate Position im Warenkorbschritt 1 unter Anmerkung zu bestellen.
Bestellbeispiel: Handrad DIN 950-GG-160-B14-A mit Querbohrung GN 110-QE

Ausgewählter Artikel (Bestellbeispiel)

Artikelnummer

Nettopreis

28,16 €

zzgl. ges. Mehrwertsteuer 5,35 €
brutto 33,51 €

Sofort lieferbar

inkl. Materialzuschlag: 0,56 €

Der Materialzuschlag ist im angezeigten Preis schon enthalten.

Gewicht: 0,123 kg

Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100

RoHS: Ja

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.

Zolltarifnummer

84879059

Beachten Sie unsere Rabattstaffel.

Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €

Stück

Alle Preise gemäß unserer Preisliste Nr. 56, gültig ab 01.09.2024, zzgl. gesetzliche MwSt. für Deutschland.

CAD-Daten

Weitere Datenformate

Informationen zu CAD-Downloads

Als Favorit speichern

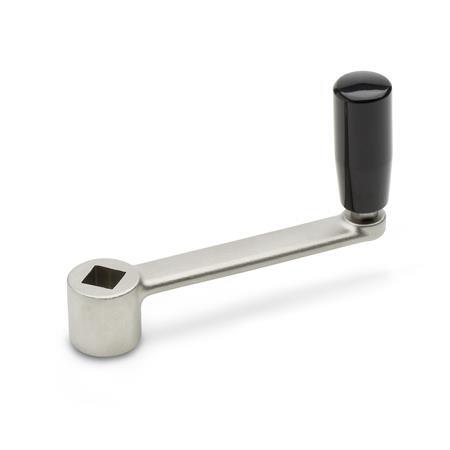

GN 269 Handkurbeln Edelstahl
