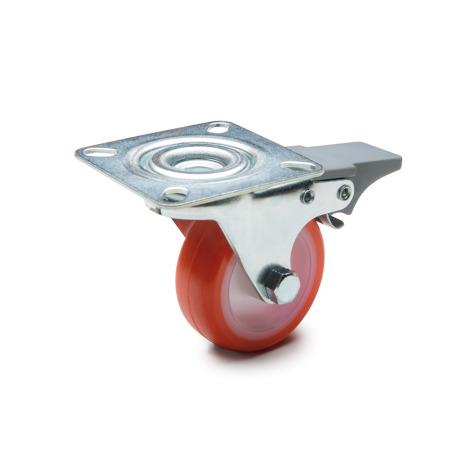

GN 22880 Ruote con supporto istituzionale Rivestimento in poliuretano, corpo ruota in poliammide, versione leggera

Foto

Original design RE.C6-C.

Tipo di cuscinetto: G - Cuscinetto a frizione
Tipo (supporto): LF - Supporto girevole con piastra di attacco, freno con bloccaggio totale
Codifica: L - Versione leggera
Materiale (supporto): ST - Acciaio stampato

Scheda Tecnica GN 22880 Stampa questa pagina Note generali e panoramica dei tipi Condizioni di impiego e dati tecnici Caratteristiche del materiale plastico

Descrizione del prodotto

Informazioni

Le ruote con supporto istituzionale GN 22880 trovano impiego in ambienti industriali e pubblici, al chiuso, ad esempio per movimentare materiali ed apparecchiature leggere.

Il rivestimento offre bassa forza di spinta ed elevata elasticità, oltre a una buona resistenza all’usura. Buone prestazioni nel superamento degli ostacoli.

Specifiche

Rivestimento ruota
Poliuretano termoplastico (TPU)

Stampato a iniezione
Colore rosso
Durezza 55 Shore D

Corpo ruota
Plastica, poliammide (PA)

Supporto
Acciaio stampatoST, zincato

Supporto girevole
Doppio cuscinetto a sfere ingrassato

**Temperatura di esercizio **da -5 °C a +40 °C

RoHS

Disegno tecnico

GN 22880 Ruote con supporto istituzionale, rivestimento in poliuretano, corpo ruota in poliammide, versione leggera disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Tipo di cuscinetto

G	Cuscinetto a frizione

Tipo (supporto)

B	Supporto fisso
L	Supporto girevole con piastra di attacco
LF	Supporto girevole con piastra di attacco, freno con bloccaggio totale
R	Supporto girevole con foro centrale
RF	Supporto girevole con foro centrale, freno con bloccaggio totale
G	Supporto girevole con perno filettato
GF	Supporto girevole con perno filettato, freno con bloccaggio totale

Codifica

L	Versione leggera

Mostra / Nascondi colonne

d₁ Ø ruota	b	d₂	d₃	d₄	d₅	h	l₁ Tipo B	Tipo L/LF	l₂ Tipo B	Tipo L/LF	l₃	l₄	m₁ Tipo B	Tipo L/LF	m₂ Tipo B	Tipo L/LF	r	Max portata dinamica in N

40	18	5	M 10	10	35	59	48	42	48	42	24	20	27	30	33	33	78	400
50	18	6	M 10	10	35	66	55	55	55	55	24	20	38,5	38,5	44	44	78	550
60	24	6	M 12	12	42	82	60	60	67	60	21	25	38,5	38,5	47	48	83	700

Selezione e configurazione articolo

Adatto al tipo di pavimento

Il tipo di pavimento e gli eventuali ostacoli sono fattori che influenzano la quantità di forza necessaria per spostare il carrello, nonché la trasmissione delle vibrazioni e l'usura della ruota.
In base alle caratteristiche del pavimento, si applicano le linee guida per la scelta della ruota giusta:

Per pavimenti irregolari e in caso di ostacoli, le ruote dovrebbero avere un battistrada morbido e spesso e un grande diametro.
Per pavimenti lisci e carichi pesanti, le ruote devono avere un battistrada duro.

La tabella seguente mostra in forma semplificata il tipo di pavimento adatto a ciascuna ruota.

Mostra / Nascondi colonne

Standard	Mattonelle	Asfalto	Cemento composito, calcestruzzo	Pavimenti non rivestiti	Griglie e grate	Pavimenti con presenza di trucioli	Pavimenti con presenza di ostacoli

GN 22870	x	-	-	-	-	-	x
GN 22872	x	-	x	-	-	-	-
GN 22873	x	x	x	x	x	x	x
GN 22874	x	x	x	x	x	x	x
GN 22875	x	x	x	x	x	x	x
GN 22880	x	-	x	-	-	-	x
GN 22882	x	-	x	-	-	-	-
GN 22884	x	-	x	-	-	-	x
GN 22885	x	-	x	-	-	-	-
GN 22886	x	x	x	x	x	x	x
GN 22887	x	-	x	-	-	-	-
GN 22892	x	-	x	-	-	-	-
GN 22894	x	-	x	-	-	-	-
GN 22868	x	-	x	-	-	-	-

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

3,97 €

più IVA 0,75 €
lordo 4,72 €

In magazzino

ELESA Code: 451946

Descrizione: RE.C6-040-PBL-C

Peso: 0,110 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Numero di tariffa doganale

83022000

Notare gli sconti sugli ordini.

Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €

Quantità

Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.
