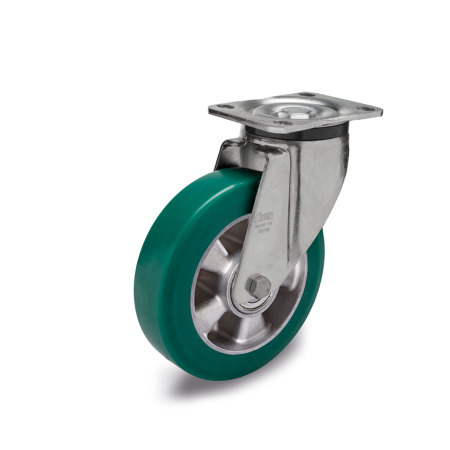

GN 22886 Ruote con supporto per medie portate Rivestimento in poliuretano, corpo ruota in alluminio, versione intermedia

Foto

Original design RE.F2-H

Tipo di cuscinetto: K - Cuscinetto a sfere
Tipo (supporto): L - Supporto girevole con piastra di attacco
Codifica: M - Versione intermedia
Materiale (supporto): ST - Acciaio stampato

Scheda Tecnica GN 22886 Stampa questa pagina Note generali e panoramica dei tipi Condizioni di impiego e dati tecnici Caratteristiche del materiale plastico

Descrizione del prodotto

Informazioni

Le ruote con supporto per medie portate GN 22886 trovano impiego in ambienti industriali e pubblici, al chiuso, ad esempio per movimentare carrelli di peso medio.

Il rivestimento è adatto a qualsiasi pavimento e offre bassa forza di spinta ed elevata elasticità, oltre a una buona resistenza all’usura. È silenzioso e delicato sui pavimenti, supera agevolmente gli ostacoli e assorbe le vibrazioni.

La ridotta usura del cuscinetto a sfere aumenta la durata in servizio, il montaggio sull'anello interno si può realizzare senza gioco assiale.

Specifiche

Rivestimento ruota
Plastica, poliuretano (PUR)

Colato
Colore verde
Durezza 75 Shore A

Corpo ruota
Alluminio pressofuso

Supporto
Acciaio stampatoST, zincato

Supporto girevole

Doppio cuscinetto a sfere ingrassato
Anello parapolvere sul tipo L/LF
Plastica, polietilene (PE)

Temperatura di esercizioda -20 °C a +70 °C

RoHS

Disegno tecnico

GN 22886 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in alluminio, versione intermedia disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Tipo di cuscinetto

K	Cuscinetto a sfere

Tipo (supporto)

B	Supporto fisso
L	Supporto girevole con piastra di attacco
LF	Supporto girevole con piastra di attacco, freno con bloccaggio totale

Codifica

M	Versione intermedia

Mostra / Nascondi colonne

d₁ Ø ruota	b	d₂	h	l₁	l₂ Tipo B	Tipo L/LF	l₃	m₁	m₂ Tipo B	Tipo L/LF	m₃	m₄	r	Max  portata dinamica in N

100	40	9	138	100	85	85	46	45	60	60	75	80	123	3000
125	40	11	170	140	115	110	70	73	85	87	105	105	126	3500
160	50	11	205	140	115	110	70	73	85	87	105	105	126	5500
200	50	11	250	140	115	110	70	73	85	87	105	105	126	7000

Selezione e configurazione articolo

Adatto al tipo di pavimento

Il tipo di pavimento e gli eventuali ostacoli sono fattori che influenzano la quantità di forza necessaria per spostare il carrello, nonché la trasmissione delle vibrazioni e l'usura della ruota.
In base alle caratteristiche del pavimento, si applicano le linee guida per la scelta della ruota giusta:

Per pavimenti irregolari e in caso di ostacoli, le ruote dovrebbero avere un battistrada morbido e spesso e un grande diametro.
Per pavimenti lisci e carichi pesanti, le ruote devono avere un battistrada duro.

La tabella seguente mostra in forma semplificata il tipo di pavimento adatto a ciascuna ruota.

Mostra / Nascondi colonne

Standard	Mattonelle	Asfalto	Cemento composito, calcestruzzo	Pavimenti non rivestiti	Griglie e grate	Pavimenti con presenza di trucioli	Pavimenti con presenza di ostacoli

GN 22870	x	-	-	-	-	-	x
GN 22872	x	-	x	-	-	-	-
GN 22873	x	x	x	x	x	x	x
GN 22874	x	x	x	x	x	x	x
GN 22875	x	x	x	x	x	x	x
GN 22880	x	-	x	-	-	-	x
GN 22882	x	-	x	-	-	-	-
GN 22884	x	-	x	-	-	-	x
GN 22885	x	-	x	-	-	-	-
GN 22886	x	x	x	x	x	x	x
GN 22887	x	-	x	-	-	-	-
GN 22892	x	-	x	-	-	-	-
GN 22894	x	-	x	-	-	-	-
GN 22868	x	-	x	-	-	-	-

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

49,46 €

più IVA 9,40 €
lordo 58,86 €

In magazzino

ELESA Code: 452461

Descrizione: RE.F2-100-PSL-H

Peso: 0,850 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Numero di tariffa doganale

83022000

Notare gli sconti sugli ordini.

Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €

Quantità

Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.
