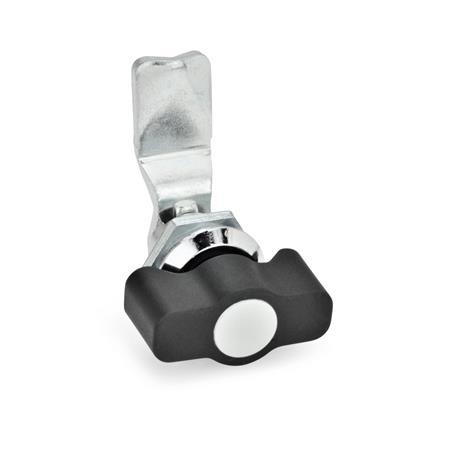

Chiusure GN 115

Distanza chiusura A	d Tipo SG, RG, KG, HG	Tipo SK, ST	h Tipo SG, RG, KG, HG	Tipo SK, ST

4	8	13	16	20	24	28	32	36	40	45	28	32	4	6
6	10	14	18	22	26	30	34	38	42	50	28	32	4	6

Istruzioni per la progettazione e il montaggio

Per l’installazione praticare un’apertura nella porta, nella calotta o nello sportello, come indicato nello schema.

Una volta assemblata, la chiusura viene spinta attraverso il foro dalla parte anteriore. Il dado esagonale può quindi essere spinto sulla chiusura dal retro e avvitato in posizione.

L’apertura di installazione richiesta nell'anta della porta viene solitamente praticata mediante perforazione o taglio laser durante la produzione in serie.

Il foro di installazione può essere ottenuto anche mediante foratura o fresatura, come indicato negli schemi.

Per piccole serie e per lamiere d'acciaio con spessore inferiore a 2 mm, Perforatori per lamiera GN 123 è l'utensile ideale.

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

6,69 €

più IVA 1,27 €
lordo 7,96 €

In magazzino

incluso supplemento per materiale: 0,05 €

Il supplemento per il materiale è già incluso nel prezzo.

Peso: 0,094 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Numero di tariffa doganale

83016000

Notare gli sconti sugli ordini.

Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €

Quantità

Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.
