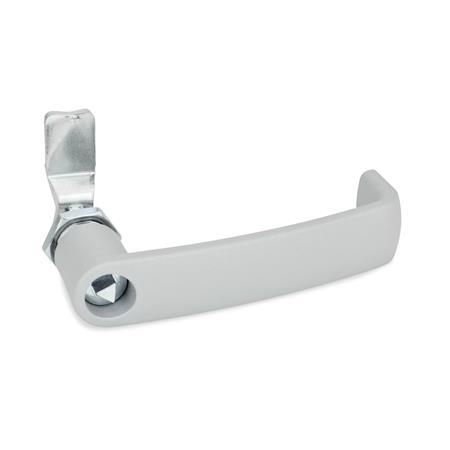

DK | Con innesto triangolare |
VK7 | Con innesto quadrato |
VK8 | Con innesto quadrato |
SCH | Con intaglio |
VDE | Con doppia mappa |
Distanza chiusura A | |||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
4 | 6 | 8 | 10 | 13 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | 36 | 38 | 40 | 42 | 45 | 50 |
A seconda delle condizioni di installazione, il raggio di rotazione di 90° della levetta di chiusura può essere definito mediante un elemento a innesto che si può montare in 4 diverse posizioni. Questo consente di utilizzare la chiusura in qualsiasi posizione di fissaggio e indipendentemente dalla direzione di rotazione e di bloccaggio o dal lato stretto della porta. Se necessario è possibile riposizionare il raggio di rotazione di 90°. Le possibili opzioni di innesto e i raggi di rotazione di 90° conseguenti sono illustrati nel disegno schematico. |
|||||||||||
Per l'installazione, la porta, la calotta o lo sportello sono dotati di due fori secondo uno dei due schemi. Se preassemblata (maniglia a U per armadi con levetta di chiusura), la chiusura può essere inserita attraverso il foro dalla parte anteriore. A questo punto è possibile spingere la ghiera di ritegno sulla chiusura dal retro e avvitarla in posizione. La seconda parte della maniglia è fissata con una vite di montaggio M6 (non inclusa). Alla fine i due elementi vengono serrati. I fori di installazione richiesti nell'anta della porta vengono solitamente praticati mediante punzonatura o taglio laser durante la produzione in serie. |
