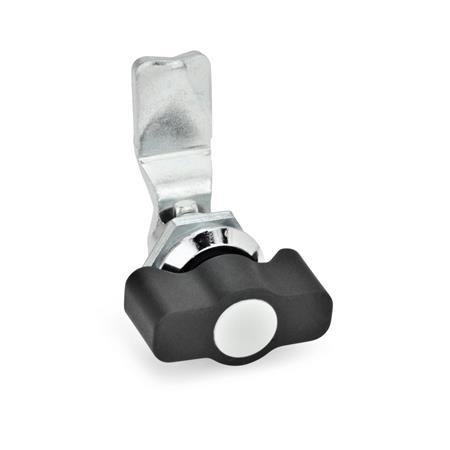

Los cierres GN 115 se bloquean haciendo un giro limitado a 90°, que mueve el pestillo por detrás del marco de la puerta. Los biseles del pestillo facilitan el cierre de la puerta.
Los cierres con diferentes acodamientos del pestillo cubren una distancia de bloqueo A de 4 a 50 mm.
Los cierres GN 115 se suministran con el pestillo suelto
Alojamiento de la cerradura
Zamac
Elementos de mando
Plástico (poliamida PA)
negro, mate
Tapa (tipo RG, KG, HG)
Plástico (poliamida PA)
gris claro
Resto de piezas
Acero zincado, pasivado azul
Clase de protección IP 65
RoHS
Pletinas de guía y protección GN 120.2
Asas interiores para armarios GN 120.3
Punzones para chapa GN 123
| SG | con pomo en estrella |
| SK | con pomo de mariposa |
| ST | Accionamiento con manilla en T |
| RG | con pomo moleteado GN 7336 |
| KG | con pomo de mariposa |
| HG | con palanca |
| Distancia de bloqueo A | d Tipo SG, RG, KG, HG | Tipo SK, ST | h Tipo SG, RG, KG, HG | Tipo SK, ST |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 8 | 13 | 16 | 20 | 24 | 28 | 32 | 36 | 40 | 45 | 28 | 32 | 4 | 6 |
| 6 | 10 | 14 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 50 | 28 | 32 | 4 | 6 |
|
Para la instalación, realice un orificio en la puerta, cubierta o trampilla como se muestra en el dibujo del lado opuesto. Una vez montado, el cierre se presiona a través del diámetro del orificio desde la parte frontal. La tuerca hexagonal puede entonces presionarse sobre el cierre desde la parte posterior y atornillarla en su sitio. El diámetro del orificio para la instalación en la hoja de la puerta suele realizarse mediante punzonado o mecanizado láser cuando se trata de producción en serie. También se puede realizar el diámetro del orificio de montaje taladrando/mecanizando como se muestra en el dibujo. Para series pequeñas y chapas de acero de menos de 2 mm de grosor, los Punzones para chapa GN 123 son la herramienta adecuada. |
||||||||||
