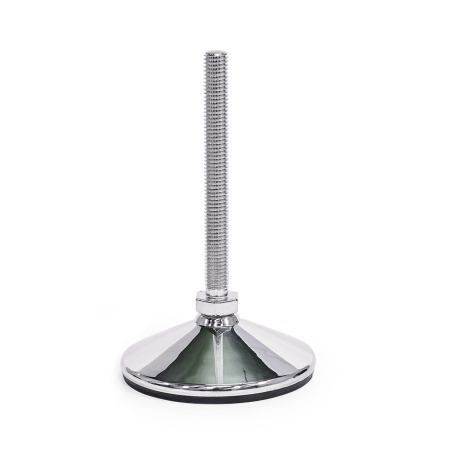

Piedini di livellamento GN 18

Versioni dei perni filettati: S - Senza dado, esagono esterno in basso

A norma FDA

Famiglia di prodotti in acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o all'aperto.

resistenti alla corrosione
adattamento preciso
rispettose dell'ambiente

Mostra tutti i prodotti in acciaio INOX

Scheda Tecnica GN 18 Stampa questa pagina Carico nominale dei piedini di livellamento GN 17 / GN 18 Caratteristiche del materiale plastico Caratteristiche dell’acciaio INOX

Descrizione del prodotto

I piedini di livellamento GN 18 sono particolarmente adatti a essere utilizzati in ambienti aggressivi.

Le superfici inclinate per il deflusso dei liquidi e l'alta qualità superficiale della piastra base semplificano la pulizia e impediscono l'accumulo di polvere o sporco. Il fondo in gomma vulcanizzata approvato FDA sigilla la base contro la superficie di appoggio e consente di utilizzare i piedini ad esempio in impianti di trasformazione degli alimenti o nell'industria farmaceutica.

I piedini di livellamento vengono forniti montati e non possono essere smontati.

Specifiche

Piastra base
Acciaio INOX AISI 316L

Perno filettato
Acciaio INOX AISI 316L

Dado esagonale ISO 4032
Acciaio INOX

Cuscinetto in gomma
Gomma butadiene acrilonitrile (NBR)

Nero
Materiale conforme alla FDA
Durezza 85±5 Shore A
Vulcanizzata

RoHS

Su richiesta

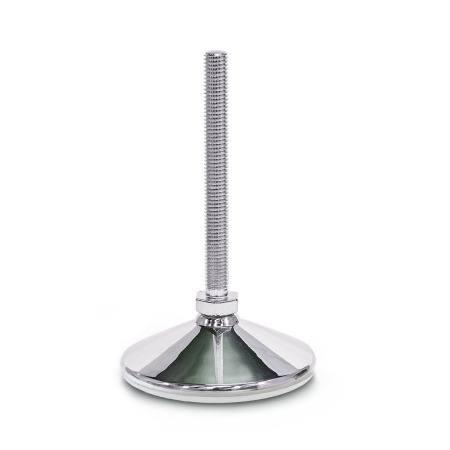

Cuscinetto in gomma disponibile in vari colori

d₁	d₂	l₁ Versione S / SK	Versione T / TK

60	M 8	40	50	63	-	-	-	-	-	-	-
60	M 10	50	60	80	100	-	-	-	-	-	-
60	M 12	60	80	100	125	-	-	-	-	-	-
60	M 16	-	-	-	-	75	100	125	150	200	250
80	M 8	40	50	63	-	-	-	-	-	-	-
80	M 10	50	60	80	100	-	-	-	-	-	-
80	M 12	60	80	100	125	-	-	-	-	-	-
80	M 16	-	-	-	-	75	100	125	150	200	250
80	M 20	-	-	-	-	75	100	125	150	200	250
80	M 24	-	-	-	-	100	125	150	200	300	-
100	M 8	40	50	63	-	-	-	-	-	-	-
100	M 10	50	60	80	100	-	-	-	-	-	-
100	M 12	60	80	100	125	-	-	-	-	-	-
100	M 16	-	-	-	-	75	100	125	150	200	250
100	M 20	-	-	-	-	75	100	125	150	200	250
100	M 24	-	-	-	-	100	125	150	200	300	-
120	M 20	-	-	-	-	75	100	125	150	200	250
120	M 24	-	-	-	-	100	125	150	200	300	-

d₁	d₂	h₁	h₂	s	A/F₁	A/F₂	w in °

60	M 8	31	-	2	17	-	32
60	M 10	31	-	2	17	-	32
60	M 12	31	-	2	17	-	32
60	M 16	-	37	2	-	12	32
80	M 8	33	-	2	17	-	26
80	M 10	33	-	2	17	-	26
80	M 12	33	-	2	17	-	26
80	M 16	-	39	2	-	12	26
80	M 20	-	39	2	-	15	26
80	M 24	-	41	2	-	19	26
100	M 8	35	-	2	17	-	22
100	M 10	35	-	2	17	-	22
100	M 12	35	-	2	17	-	22
100	M 16	-	41	2	-	12	22
100	M 20	-	41	2	-	15	22
100	M 24	-	43	2	-	19	22
120	M 20	-	43	2	-	15	20
120	M 24	-	46	2	-	19	20

d₁

d₂

h₁

h₂

A/F₁

A/F₂

w in °
