Sie sind hier: Produktübersicht  >  3.5 Kontrollieren, Entlüften, Verschließen von Flüssigkeiten und Gasen  >  Ölschaugläser  >  GN 543.2 Ölschaugläser vorheriges Produkt nächstes Produkt

GN 543.2 Ölschaugläser Kunststoff

Produktbild

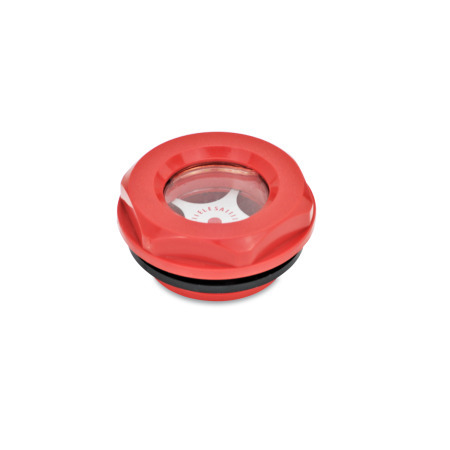

GN 543.2 Ölschaugläser, Kunststoff Form: A - mit Reflektor Farbe: RT - rot
Original design
code: HGFT.
Form: A - mit Reflektor
Farbe: RT - rot
GN 543.2 Ölschaugläser, Kunststoff Form: A - mit Reflektor Farbe: RT - rot GN 543.2 Ölschaugläser, Kunststoff Form: A - mit Reflektor Farbe: SW - schwarz GN 543.2 Ölschaugläser, Kunststoff Form: B - ohne Reflektor Farbe: RT - rot GN 543.2 Ölschaugläser, Kunststoff Form: B - ohne Reflektor Farbe: SW - schwarz
Normblatt GN 543.2 Diese Seite drucken Kunststoff-Eigenschaften

Produktbeschreibung

Hinweis

Bei Ölschaugläsern GN 543.2 wird die Sichtscheibe beim Spritzvorgang im Grundkörper eingebettet und ist damit absolut dicht.

Der Dichtring ist in einen planseitigen Einstich eingebettet, dadurch kann er beim Anziehen nicht herausgequetscht werden.

Die rote Ausführung weist besonders auf eine ,,Kontrollstelle" hin.

Montagehinweis:
Bei Wandstärken unter 4 mm Befestigungsmutter GN 7430 verwenden.

Ausführung

Gehäuse
Kunststoff, Polyamid (PA)
temperaturbeständig bis 100 °C
druckbeständig bis 3 bar
schwarzSWSW
rotRTRT

Sichtscheibe
Kunststoff
glasklares Polyamid (PA-T)

Dichtung
NBR (Perbunan®)

Reflektor
Aluminium
naturfarben eloxiert

RoHS

Zubehör

Befestigungsmuttern GN 7430

Technische Zeichnung

3D
GN 543.2 Ölschaugläser, Kunststoff Skizze
Technische Zeichnung ausblenden
GN 543.2 Ölschaugläser, Kunststoff Skizze

Artikelvarianten / Tabelle

Form

Amit Reflektor
Bohne Reflektor
Spalten ein-/ausblenden
d1d2d3l1l2sAnzugsmoment
11G 3/82487224 ... 8
15G 1/228108,5246 ... 8
18G 3/435108,5328 ... 10
23G 143119,53810 ... 12
30G 1 1/4501194612 ... 15
40G 26812116012 ... 15

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen
Schauöffnung d1
Gewinde d2
Form


Farbe
RT
SW

Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
3,67 €
zzgl. ges. Mehrwertsteuer 0,70 €
brutto 4,37 €
Sofort lieferbar
ELESA Code: 14444
Beschreibung: HGFT.10-3/8-C6
Gewicht: 0,004 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
90261089
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
Alle Preise gemäß unserer Preisliste Nr. 56, gültig ab 01.09.2024, zzgl. gesetzliche MwSt. für Deutschland.
