Sie sind hier: Produktübersicht > 3.7 Verbinden, Aufbauen mit Klemm- und Verbindungselementen > Sonstige Verbindungselemente > GN 649 Halter für Flächenelemente vorheriges Produkt nächstes Produkt

GN 649 Halter für Flächenelemente Kunststoff

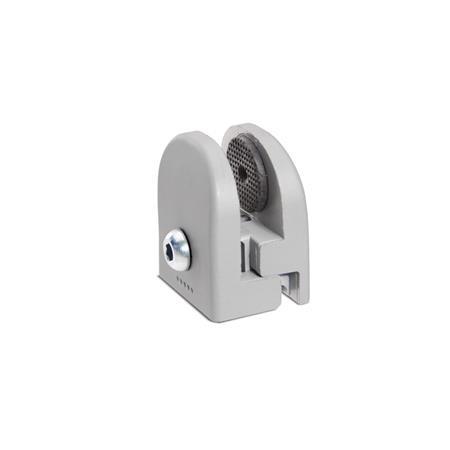

Produktbild

GN 649 Halter für Flächenelemente, Kunststoff

ELESA original design
code: PC

Zubehör für Profilsysteme

Normelemente dieser Produktfamilie sind kompatibel mit den gängigsten Aluminium-Profilsystemen. Über abgestimmte Montagesets lassen sich die Ganter-Normelemente einfach und kostensparend mit den Profilen verbinden. Das zeitaufwändige Zusammenstellen von Einzelteilen bei der Bestellung entfällt.

kompatibel mit den gängigen Profilsystemen
für Nutbreiten 6, 8 und 10 mm
für Raster 30, 40 und 45 mm

Alle kompatiblen Produkte anzeigen

Produktfamilie Ergostyle

Ergostyle-Normelemente verbinden die Anforderungen an funktionale und ergonomische Bedienung und die Ästhetik des Gesamtprodukts. Zahlreiche Designpreise unterstreichen den hohen Qualitätsanspruch. Sie erkennen Ergostyle-Produkte an den fünf kleinen Punkten.

funktionales, ergonomisches Design
hohe Designqualität (zahlreiche Designauszeichnungen)

Alle Ergostyle-Produkte anzeigen

Normblatt GN 649 Diese Seite drucken Produktfamilie Normelemente für Profilsysteme Kunststoff-Eigenschaften

Produktbeschreibung

Hinweis

Die Halter für Flächenelemente GN 649 entsprechen der Maschinenrichtlinie 2006 / 42 / EG (Unverlierbarkeit des Befesigungselementes in geöffnetem Zustand).

Die beiden Klemmbacken bleiben über einen Sift, der in eine Nute gleitet, auch in offener Stellung miteinander verbunden. Ebenso ist die Klemmschraube (M5) unverlierbar.

Die Gummieinlage ist umspritzt, d.h. fest mit den Klemmbacken verbunden. Ihre strukturierte Oberfläche verhindert ein Festkleben an dem Plattenelement.

Mit der Hilfe von Distanzplättchen können Platten von 3 bis 8 mm Dicke geklemmt werden. Die 4 Distanzplättchen gehören zum Lieferumfang.

Ausführung

Klemmbacken
Kunststoff
Thermoplast (Polyamid PA)

glasfaserverstärkt
grau, RAL 7042, matt
temperaturbeständig bis 70 °C

Gummieinlage
Elastomer (TPE)

70 Shore A
schwarz
temperaturbeständig bis 70 °C

Distanzplättchen
Thermoplast (Polyamid PA)

grau, RAL 7042, matt
temperaturbeständig bis 70 °C

Klemmschraube M5
Stahl
verzinkt, blau passiviert

RoHS

Technische Zeichnung

GN 649 Halter für Flächenelemente, Kunststoff Skizze

Technische Zeichnung ausblenden

GN 649 Halter für Flächenelemente, Kunststoff Skizze

Artikelvarianten / Tabelle

Form

E	Montage an ebene Auflagefläche

Spalten ein-/ausblenden

b	s Klemmbereich	Distanzplättchen

35	3.1 = s < 4.1	-
35	4.1 = s < 5.1	5 mm
35	5.1 = s < 6.1	6 mm
35	6.1 = s < 7.1	7 mm
35	7.1 = s < 8.0	8 mm

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen

Breite b

35

Form

E - Montage an ebene Auflagefläche

Ausgewählter Artikel (Bestellbeispiel)

Artikelnummer

Nettopreis

10,42 €

zzgl. ges. Mehrwertsteuer 1,98 €
brutto 12,40 €

Sofort lieferbar

ELESA Code: 49301

Beschreibung: PC.35

Gewicht: 0,039 kg

Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100

RoHS: Ja

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.

Zolltarifnummer

84879090

Beachten Sie unsere Rabattstaffel.

Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €

Stück

Alle Preise gemäß unserer Preisliste Nr. 56, gültig ab 01.09.2024, zzgl. gesetzliche MwSt. für Deutschland.
