Stellfüße GN 31

d₁	d₂	l₁ Ausführung S / SK	Ausführung T / TK und U / UK	l₂ Ausführung V / VK	l₃ +4 Ausführung W	l₇ +4 Ausführung X	h₁	h2	s

50	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	37	14,5	3,5	3
50	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	40	14,5	3,5	3
50	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	43	14,5	3,5	3
50	M 16	-	-	-	-	75	100	125	150	200	250	-	-	-	-	-	-	-	-	49	14,5	3,5	3
60	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	38	16	4	3
60	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	41	16	4	3
60	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	45	16	4	3
60	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	123	148	173	198	50	16	4	3
80	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	40	18	5	3
80	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	43	18	5	3
80	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	47	18	5	3
80	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	125	150	175	200	52	18	5	3
80	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	149	174	199	249	60	18	5	3
80	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	174	224	274	-	-	18	5	3
100	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	42	20	6	3
100	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	45	20	6	3
100	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	49	20	6	3
100	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	126	151	176	201	54	20	6	3
100	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	151	176	201	251	62	20	6	3
100	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	176	226	276	-	-	20	6	3
120	M 20	-	-	-	-	100	125	150	200	250	-	-	-	-	-	-	-	-	-	65	22	6	4
120	M 24	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-	-	22	6	4
120	M 30	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-	-	22	6	4

d₁	d₂	d₃	h₃ +4	h₄ +4	h₅ +4	l₄	l₅	l₆	sw₁	sw₂	sw₃	sw₄	sw₅	sw₆	sw₇	t

50	M 8	-	23	-	-	-	-	-	17	-	-	-	-	-	14	8
50	M 10	-	23	-	-	-	-	-	17	-	-	-	-	-	14	10
50	M 12	-	23	-	-	-	-	-	17	-	-	-	-	-	17	12
50	M 16	-	-	29	-	-	-	-	-	12	8	-	-	-	22	16
60	M 8	-	24	-	-	-	-	-	17	-	-	-	-	-	14	8
60	M 10	-	24	-	-	-	-	-	17	-	-	-	-	-	14	10
60	M 12	-	24	-	-	-	-	-	17	-	-	-	-	-	17	12
60	M 16	24	-	30	27	45	45	29	-	12	8	10	12	20	22	16
80	M 8	-	26	-	-	-	-	-	17	-	-	-	-	-	14	8
80	M 10	-	26	-	-	-	-	-	17	-	-	-	-	-	14	10
80	M 12	-	26	-	-	-	-	-	17	-	-	-	-	-	17	12
80	M 16	24	-	32	29	45	45	29	-	12	8	10	12	20	22	16
80	M 20	30	-	33	30	56	56	36	-	15	10	13	16	24	27	20
80	M 24	35	-	36	33	67	67	42	-	19	12	17	20	30	-	-
100	M 8	-	28	-	-	-	-	-	17	-	-	-	-	-	14	8
100	M 10	-	28	-	-	-	-	-	17	-	-	-	-	-	14	10
100	M 12	-	28	-	-	-	-	-	17	-	-	-	-	-	17	12
100	M 16	24	-	34	31	45	45	29	-	12	8	10	12	20	22	16
100	M 20	30	-	35	32	56	56	36	-	15	10	13	16	24	27	20
100	M 24	35	-	38	35	67	67	42	-	19	12	17	20	30	-	-
120	M 20	-	-	39	-	-	-	-	-	15	10	-	-	-	27	20
120	M 24	-	-	42	-	-	-	-	-	19	12	-	-	-	-	-
120	M 30	-	-	46	-	-	-	-	-	24	12	-	-	-	-	-

d₁	d₂	Statische Belastbarkeit in kN Ausführung S / SK Form B1 / B3 / C3	Form B2 / B4 / C4	Ausführung T / TK und U / UK Form B1 / B3 / C3	Form B2 / B4 / C4	Ausführung V / VK und W Form B1 / B3 / C3	Form B2 / B4 / C4	Ausführung X Form B1 / B3 / C3	Form B2 / B4 / C4

50	M 8	8	8	-	-	-	-	8	8
50	M 10	14	14	-	-	-	-	13	13
50	M 12	20	20	-	-	-	-	20	20
50	M 16	-	-	28	28	-	-	28	25
60	M 8	8	8	-	-	-	-	8	8
60	M 10	14	14	-	-	-	-	13	13
60	M 12	20	20	-	-	-	-	20	20
60	M 16	-	-	28	25	27	27	28	25
80	M 8	8	8	-	-	-	-	8	8
80	M 10	14	14	-	-	-	-	13	13
80	M 12	19	15	-	-	-	-	15	15
80	M 16	-	-	19	15	24	24	19	15
80	M 20	-	-	19	15	24	24	19	15
80	M 24	-	-	19	15	24	24	-	-
100	M 8	8	8	-	-	-	-	8	8
100	M 10	14	14	-	-	-	-	13	13
100	M 12	17	14	-	-	-	-	17	14
100	M 16	-	-	17	14	21	21	17	14
100	M 20	-	-	17	14	21	21	17	14
100	M 24	-	-	17	14	21	21	-	-
120	M 20	-	-	25	22	-	-	25	22
120	M 24	-	-	25	22	-	-	-	-
120	M 30	-	-	25	22	-	-	-	-

Ausgewählter Artikel (Bestellbeispiel)

Artikelnummer

Nettopreis

8,62 €

zzgl. ges. Mehrwertsteuer 1,64 €
brutto 10,26 €

Sofort lieferbar

Gewicht: 0,102 kg

Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100

RoHS: Ja

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.

Zolltarifnummer

73269098

Beachten Sie unsere Rabattstaffel.

Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €

Stück

Alle Preise gemäß unserer Preisliste Nr. 56, gültig ab 01.09.2024, zzgl. gesetzliche MwSt. für Deutschland.

CAD-Daten

Weitere Datenformate

Informationen zu CAD-Downloads

Als Favorit speichern

B1	matt gestrahlt, Gummi eingelegt, schwarz
B2	matt gestrahlt, Gummi eingelegt, weiß
B3*	matt gestrahlt, Gummi aufvulkanisiert, schwarz
B4*	matt gestrahlt, Gummi aufvulkanisiert, weiß
C3*	poliert, Gummi aufvulkanisiert, schwarz
C4*	poliert, Gummi aufvulkanisiert, weiß

S	ohne Mutter, Außensechskant unten
SK	mit Mutter, Außensechskant unten
T	ohne Mutter, Schlüsselfläche unten
TK	mit Mutter, Schlüsselfläche unten
U	ohne Mutter, Innensechskant oben und Schlüsselfläche unten
UK	mit Mutter, Innensechskant oben und Schlüsselfläche unten
V	ohne Mutter, Außensechskant oben und Schlüsselfläche unten
VK	mit Mutter, Außensechskant oben und Schlüsselfläche unten
W	mit Verstellhülse, abgedecktes Gewinde und Schlüsselfläche unten
X	Außensechskant mit Innengewinde

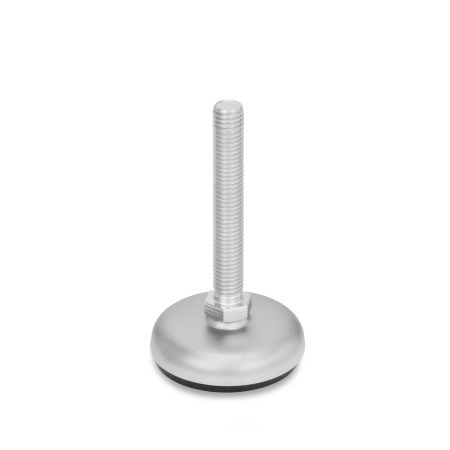

GN 31 Stellfüße Edelstahl, mit Gummiauflage
