Patas de nivelación GN 31

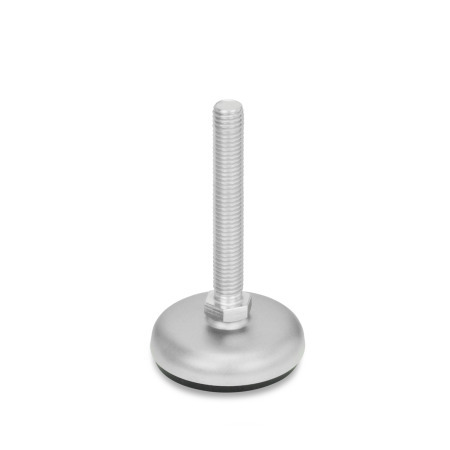

GN 31 Patas de nivelación, acero inoxidable, con base de caucho Tipo (base): B1 - granallado mate, caucho engastado, negro
Versión (tornillo): S - sin tuerca, hexágono externo en la parte inferior

Tipo (base): B1 - granallado mate, caucho engastado, negro
Versión (tornillo): S - sin tuerca, hexágono externo en la parte inferior

Familia de productos de acero inoxidable

Las piezas estándar en acero inoxidable resistente a la corrosión han sido diseñadas para ser utilizadas en el sector alimentario y en la industria química, para condiciones ambientales agresivas o en el exterior.

resistente a la corrosión
ajuste preciso
respetuoso con el medio ambiente

Mostrar todos los productos de acero inoxidable

Ficha técnica GN 31 Imprimir esta página Capacidad de carga de las patas de nivelación GN 31 / GN 33 Características del plástico Características del acero inoxidable

Descripción del producto

Las patas de nivelación con asiento de caucho vulcanizado GN 31 (tipos B3, B4, C3 y C4) y versión de tornillo W presentan menos espacios muertos gracias a su método de construcción y por ello son más fáciles de limpiar.

Las patas de nivelación de acero inoxidable GN 31 se entregan montadas y no son desmontables.

Especificación

Peana, chapa
Acero inoxidable AISI 304

Vástago roscado
Acero inoxidable AISI 303

Tuerca hexagonal ISO 4032
Acero inoxidable AISI 304

Base de caucho, engastada

negro: NBR (Perbunan^®)
80±5 Shore A
color blanco: TPE (Santoprene^®)
80±5 Shore A

Base de caucho, vulcanizado
80±5 Shore A

negro: NBR (Perbunan^®)
color blanco: NBR (Perbunan^®)

RoHS

GN 31 Patas de nivelación, acero inoxidable, con base de caucho Esquema

Ocultar dibujo técnico

Opciones del artículo / Tabla

Tipo (base)

B1	granallado mate, caucho engastado, negro
B2	granallado mate, caucho engastado, blanco
B3*	granallado mate, caucho vulcanizado, negro
B4*	granallado mate, caucho vulcanizado, blanco
C3*	pulido, caucho vulcanizado, negro
C4*	pulido, caucho vulcanizado, blanco

Versión (tornillo)

S	sin tuerca, hexágono externo en la parte inferior
SK	con tuerca, hexágono externo en la parte inferior
T	sin tuerca, cara para llave de apriete en la parte inferior
TK	con tuerca, cara para llave de apriete en la parte inferior
U	sin tuerca, hexágono interior en la parte superior, cara para llave de apriete en la parte inferior
UK	con tuerca, hexágono interior en la parte superior, cara para llave de apriete en la parte inferior
V	sin tuerca, hexágono externo en la parte superior, cara para llave de apriete en la parte inferior
VK	con tuerca, hexágono externo en la parte superior, cara para llave de apriete en la parte inferior
W	Con manguito ajustable, rosca cubierta, cara para llave de apriete en la parte inferior
X	hexágono externo, rosca hembra

Mostrar / ocultar columnas

d₁	d₂	l₁ Versión S / SK				Versión T / TK y U / UK						l₂ Versión V / VK				l₃ +4 Versión W				l₇ +4 Versión X	h₁	h2	s

50	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	37	14,5	3,5	3
50	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	40	14,5	3,5	3
50	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	43	14,5	3,5	3
50	M 16	-	-	-	-	75	100	125	150	200	250	-	-	-	-	-	-	-	-	49	14,5	3,5	3
60	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	38	16	4	3
60	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	41	16	4	3
60	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	45	16	4	3
60	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	123	148	173	198	50	16	4	3
80	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	40	18	5	3
80	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	43	18	5	3
80	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	47	18	5	3
80	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	125	150	175	200	52	18	5	3
80	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	149	174	199	249	60	18	5	3
80	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	174	224	274	-	-	18	5	3
100	M 8	40	50	63	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	42	20	6	3
100	M 10	50	60	80	100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	45	20	6	3
100	M 12	60	80	100	125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	49	20	6	3
100	M 16	-	-	-	-	75	100	125	150	200	250	75	100	125	150	126	151	176	201	54	20	6	3
100	M 20	-	-	-	-	75	100	125	150	200	250	100	125	150	200	151	176	201	251	62	20	6	3
100	M 24	-	-	-	-	100	125	150	200	300	-	100	150	200	-	176	226	276	-	-	20	6	3
120	M 20	-	-	-	-	100	125	150	200	250	-	-	-	-	-	-	-	-	-	65	22	6	4
120	M 24	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-	-	22	6	4
120	M 30	-	-	-	-	100	125	150	200	300	-	-	-	-	-	-	-	-	-	-	22	6	4

Mostrar / ocultar columnas

d₁	d₂	d₃	h₃ +4	h₄ +4	h₅ +4	l₄	l₅	l₆	A/F₁	A/F₂	A/F₃	A/F₄	A/F₅	A/F₆	A/F₇	t

50	M 8	-	23	-	-	-	-	-	17	-	-	-	-	-	14	8
50	M 10	-	23	-	-	-	-	-	17	-	-	-	-	-	14	10
50	M 12	-	23	-	-	-	-	-	17	-	-	-	-	-	17	12
50	M 16	-	-	29	-	-	-	-	-	12	8	-	-	-	22	16
60	M 8	-	24	-	-	-	-	-	17	-	-	-	-	-	14	8
60	M 10	-	24	-	-	-	-	-	17	-	-	-	-	-	14	10
60	M 12	-	24	-	-	-	-	-	17	-	-	-	-	-	17	12
60	M 16	24	-	30	27	45	45	29	-	12	8	10	12	20	22	16
80	M 8	-	26	-	-	-	-	-	17	-	-	-	-	-	14	8
80	M 10	-	26	-	-	-	-	-	17	-	-	-	-	-	14	10
80	M 12	-	26	-	-	-	-	-	17	-	-	-	-	-	17	12
80	M 16	24	-	32	29	45	45	29	-	12	8	10	12	20	22	16
80	M 20	30	-	33	30	56	56	36	-	15	10	13	16	24	27	20
80	M 24	35	-	36	33	67	67	42	-	19	12	17	20	30	-	-
100	M 8	-	28	-	-	-	-	-	17	-	-	-	-	-	14	8
100	M 10	-	28	-	-	-	-	-	17	-	-	-	-	-	14	10
100	M 12	-	28	-	-	-	-	-	17	-	-	-	-	-	17	12
100	M 16	24	-	34	31	45	45	29	-	12	8	10	12	20	22	16
100	M 20	30	-	35	32	56	56	36	-	15	10	13	16	24	27	20
100	M 24	35	-	38	35	67	67	42	-	19	12	17	20	30	-	-
120	M 20	-	-	39	-	-	-	-	-	15	10	-	-	-	27	20
120	M 24	-	-	42	-	-	-	-	-	19	12	-	-	-	-	-
120	M 30	-	-	46	-	-	-	-	-	24	12	-	-	-	-	-

Mostrar / ocultar columnas

d₁	d₂	Capacidad de carga en kN Versión S / SK Tipo B1 / B3 / C3	Tipo B2 / B4 / C4	Versión T / TK y U / UK Tipo B1 / B3 / C3	Tipo B2 / B4 / C4	Versión V / VK y W Tipo B1 / B3 / C3	Tipo B2 / B4 / C4	Versión X Tipo B1 / B3 / C3	Tipo B2 / B4 / C4

50	M 8	8	8	-	-	-	-	8	8
50	M 10	14	14	-	-	-	-	13	13
50	M 12	20	20	-	-	-	-	20	20
50	M 16	-	-	28	28	-	-	28	25
60	M 8	8	8	-	-	-	-	8	8
60	M 10	14	14	-	-	-	-	13	13
60	M 12	20	20	-	-	-	-	20	20
60	M 16	-	-	28	25	27	27	28	25
80	M 8	8	8	-	-	-	-	8	8
80	M 10	14	14	-	-	-	-	13	13
80	M 12	19	15	-	-	-	-	15	15
80	M 16	-	-	19	15	24	24	19	15
80	M 20	-	-	19	15	24	24	19	15
80	M 24	-	-	19	15	24	24	-	-
100	M 8	8	8	-	-	-	-	8	8
100	M 10	14	14	-	-	-	-	13	13
100	M 12	17	14	-	-	-	-	17	14
100	M 16	-	-	17	14	21	21	17	14
100	M 20	-	-	17	14	21	21	17	14
100	M 24	-	-	17	14	21	21	-	-
120	M 20	-	-	25	22	-	-	25	22
120	M 24	-	-	25	22	-	-	-	-
120	M 30	-	-	25	22	-	-	-	-
