Vous êtes ici : Présentation des produits > 3.10 Transport sur roues et roulettes > Roulettes pour charges moyennes > GN 22874 Roulettes pour charges moyennes produit précédent produit suivant

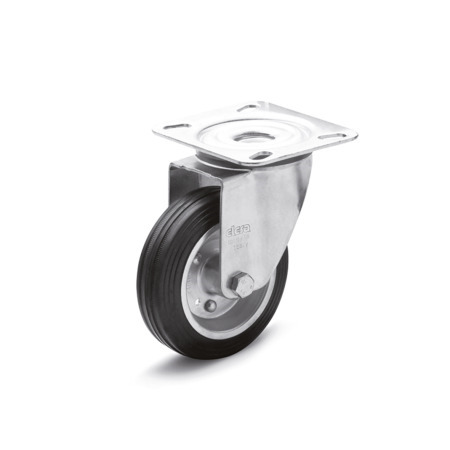

GN 22874 Roulettes pour charges moyennes Bande de roulement en caoutchouc, corps de roue en tôle d'acier, version pour charges légères


Original design RE.E3-N.

Type de roulement: G - Roulement à friction
Type (support): L - Support pivotant avec plaque de montage
Codage: L - Version pour charges légères
Matériau (support): ST - Acier embouti

Fiche standard GN 22874 Imprimer cette page Remarques générales et aperçu des types Conditions d'utilisation et Informations techniques

Description du produit

Information

Les roulettes pour charges moyennes GN 22874 sont destinées à l'industrie et au secteur public, pour le déplacement en intérieur et extérieur de chariots légers, par exemple.

Bande de roulement adaptée à tous les types de sols. Respecte les sols et permet de franchir les obstacles. Une usure de la bande de roulement peut se produire sur les sols rugueux.

Spécifications

Bande de roulement
Caoutchouc

Vulcanisé, noir
Dureté de 80 Shore A

Corps de roue
Tôle d'acier, zinguée

Support
Acier emboutiST, zingué

Support pivotant à tête rotative

Double roulement à billes lubrifié à la graisse
Bague de protection contre la poussière sur le type L / LF
Plastique, polyéthylène (PE)

Température de fonctionnement -20 °C à 60 °C

RoHS

Schéma technique

GN 22874 Roulettes pour charges moyennes, bande de roulement en caoutchouc, corps de roue en tôle d'acier, version pour charges légères schéma

Masquer schéma technique

Options d'article/Tableau

Type de roulement

G	Roulement à friction

Type (support)

B	Support rigide
L	Support pivotant avec plaque de montage
LF	Support pivotant avec plaque de montage et frein à verrouillage total
R	Support pivotant avec trou central
RF	Support pivotant avec trou central et frein à verrouillage total

Codage

L	Version pour charges légères

Afficher/Masquer colonnes

d₁ Ø des roues	b	d₂	d₃	d₄	h Type B / L / LF	Type R / RF	l₁	l₂ Type B	Type L / LF	l₃	m₁	m₂ Type B	Type L / LF	m₃	m₄	r	Capacité de charge dynamique max. en N

80	25	9	12	73	107	107	100	85	85	40	45	60	60	75	80	120	650
100	30	9	12	73	128	128	100	85	85	35	45	60	60	75	80	120	800
125	37,5	9	12	73	156	156	100	85	85	37	45	60	60	75	80	120	1300
150	40	9	12	73	182	182	100	85	85	34	45	60	60	75	80	120	1700
200	50	11	20	102	240	236	140	114	110	56	73	85	87	105	105	156	2300

Configuration et prix

Adapté au type de sol

Le type de sol et les obstacles éventuels sont des facteurs qui influencent la force nécessaire pour déplacer le chariot ainsi que la transmission des vibrations et l'usure de la roue.
En fonction des caractéristiques du sol, les lignes directrices suivantes s'appliquent au choix de la bonne roue :

Pour les sols irréguliers et en cas d'obstacles, les roues doivent avoir une bande de roulement souple et épaisse et un grand diamètre.
Pour les sols lisses et les charges lourdes, les roues doivent avoir une bande de roulement dure.

Le tableau suivant indique de manière simplifiée le type de sol adapté à chaque roue.

Afficher/Masquer colonnes

Standard	Carrelage	Asphalte	Ciment à base de résine, béton	Sol non pavé	Caillebotis	Sol avec copeaux	Sol avec obstacles

GN 22870	x	-	-	-	-	-	x
GN 22872	x	-	x	-	-	-	-
GN 22873	x	x	x	x	x	x	x
GN 22874	x	x	x	x	x	x	x
GN 22875	x	x	x	x	x	x	x
GN 22880	x	-	x	-	-	-	x
GN 22882	x	-	x	-	-	-	-
GN 22884	x	-	x	-	-	-	x
GN 22885	x	-	x	-	-	-	-
GN 22886	x	x	x	x	x	x	x
GN 22887	x	-	x	-	-	-	-
GN 22892	x	-	x	-	-	-	-
GN 22894	x	-	x	-	-	-	-
GN 22868	x	-	x	-	-	-	-

Pièce sélectionnée (Comment commander)

Numéro de pièce

Total (net)

7,70 €

plus TVA 1,46 €
brute 9,16 €

Délai de livraison 3-7 jours

ELESA Code: 450151

Description: RE.E3-080-PBL-N

Poids: 0,490 kg

Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0

RoHS: Oui

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).

Numéro du tarif douanier

83022000

Notez nos réductions en fonction des quantités commandées.

Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €

Quantité

Tous les prix sont conformes à notre liste de prix n° 56, valable à partir du 1er septembre 2024, plus la TVA valable uniquement pour l'Allemagne.
