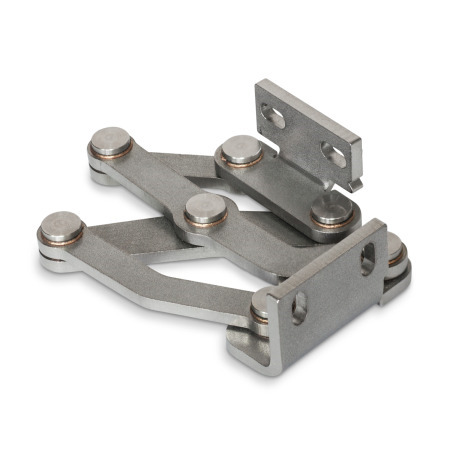

Charnières articulées en inox GN 7237

l₁	d	h₁	h₂	h₃	l₂	l₃	l₄	l₅	l₆	l₇	l₈	l₉	m₁	m₂	r	s	x	y

40	5,3	7,5	28	2,5	26	36	70,1	105,2	74,5	27,4	101,9	16	25	5	78,5	4	13	29,5
50	6,5	10	35	2,5	35	46	92,3	140	102,8	39,3	134,7	27,8	30	6	105	5	18	38
60	8,5	12,5	40	2,5	40	61	116,5	179,5	125,2	51,3	172,2	37,2	36	8	137,5	5	19	47

Position d'installation - types de pivot

Les charnières articulées peuvent être installées sur le boîtier, fentes de la cornière de fixation perpendiculaires ou parallèles à l'axe de la charnière. Il en résulte les deux types de pivots décrits.

$MD7237{St:_}NA-14779-0$

Exemples d'utilisation


$MD7237{St:_}AN{St:_}14896-0$

Options de réglage et de fixation

$MD7237{St:_}NA-14788-0$

Les charnières articulées peuvent être ajustées sur trois plans pendant l'installation. Cela permet par exemple de régler les tolérances ou d'établir les forces de compression requises par les joints. Les deux plans peuvent être ajustés à l'aide des fentes parallèles ou perpendiculaires dans les pièces d'angle de fixation. Sur le troisième plan, il est possible de procéder à des corrections de position en utilisant des plaques d'écartement GN 2370.
Les plaques avec trous taraudés GN 2372 ainsi que les plaques avec goujons filetés GN 2376 sont aussi disponibles pour la fixation des charnières. Ces dernières peuvent être soudées ou insérées dans la paroi depuis l'extérieur et fixées en position. Tous les accessoires sont conçus pour être utilisés avec les deux pièces d'angle de fixation.

Variantes de conception

Les battants, trappes et portes peuvent être montés en saillie ou en biais. Les épaisseurs de paroi et les tailles de courbure maximales pour les constructions en tôle d'acier ci-dessous dépendent de chaque type d'installation.

Pièces d'angle de fixation montées sur le boîtier avec fentes perpendiculaires à l'axe de la charnière :

$MD7237{St:_}NA-14782-0$

Afficher/Masquer colonnes

l₁	s₁ max.	b₁	s₂ max.	b₂ max.	s₃ max.	b₃ max.

40	13	1 ... ∞	24	10	10	10
50	19	1 ... ∞	34	17	16	16
60	25	1 ... ∞	44	24	21	21

Pièces d'angle de fixation montées sur le boîtier avec fentes parallèles à l'axe de la charnière :

$MD7237{St:_}NA-14785-0$

Afficher/Masquer colonnes

l₁	s₄ max.	b₄ max.	s₅	b₅ max.	s₆ max.	b₆ max.

40	9	27	1 ... ∞	13	10	10
50	17	35	1 ... ∞	19	16	16
60	23	45	1 ... ∞	25	21	21

Les variantes de conception illustrées représentent des conditions d'installation standard. Si la position d'installation de la charnière est modifiée ou si l'une des deux épaisseurs de paroi s ou b est inférieure, les dimensions maximales admissibles changent indépendamment les unes des autres. Dans certains cas, cela permet de travailler avec des épaisseurs de paroi plus importantes que celles spécifiées pour cette même taille de charnière. Une simple vérification de la conception par l'intermédiaire de CAD ou d'une configuration test est donc recommandée.

Exemple d'assemblage


$MD7237{St:_}AN-22344-0$

Capacité de charge

Les charges maximales applicables aux charnières articulées spécifiées ci-dessous sont valables pour les utilisations standard et servent d'orientation pour les applications différentes. Les forces résultantes entraînent une légère déformation élastique, qui peut être compensée à l'aide des différentes options de réglage, si nécessaire.

$MD7237{St:_}BL{St:_}16000-0$
