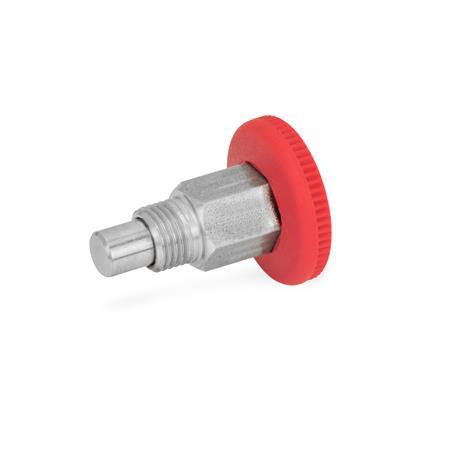

Les doigts d'indexage miniatures GN 822.1 se caractérisent par leurs dimensions réduites. Ils ont été conçus pour être installés dans des constructions à parois minces en tôle.
Sur le type C, le bouton peut être tourné de 90° après le rappel de la goupille d'indexage et la maintenir en position "rentrée" au moyen du verrou d'indexage.
AcierST
zingué, passivé bleu
InoxNI
AISI 303
Goupille de centrage
Inox
AISI 303
Ressort
Inox
AISI 301
Bouton champignon en plastique
Technopolymère (Polyamide PA)
RoHS
| B | sans position de repos |
| C | avec position de repos |
| d1 Goupille 0/-0,06 Alésage +0,05/+0,1 | d2 | d3 | l1 | l2 min. | l3 | l4 min. | A/F | Charge du ressort en N ≈ Initiale | finale |
|---|---|---|---|---|---|---|---|---|---|
| 4 | M 8 x 0,75 | 21 | 26,5 | 5 | 5 | 3,5 | 10 | 4,5 | 12 |
| 5 | M 8 x 0,75 | 21 | 26,5 | 5 | 5 | 3,5 | 10 | 4,5 | 12 |
| 6 | M 10 x 1 | 25 | 34 | 7 | 7 | 4,5 | 12 | 5 | 18 |
| 7 | M 10 x 1 | 25 | 34 | 7 | 7 | 4,5 | 12 | 5 | 18 |
