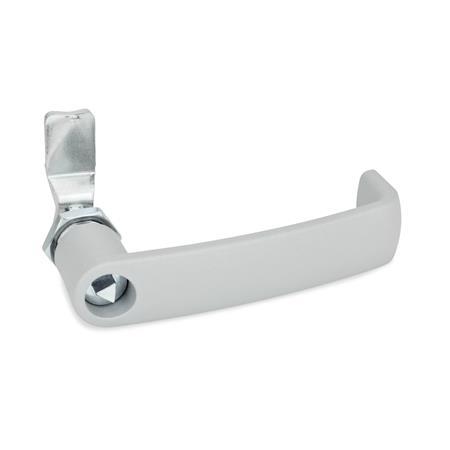

GN 115.7 Loquets avec poignée étrier Manipulation par clé à douille

En fonction de la configuration de l'installation, la plage de rotation de 90° du bras de verrouillage peut être définie par un élément de type fiche qui peut être monté dans 4 positions différentes.

Le loquet avec poignée étrier peut ainsi être utilisé dans n'importe quelle position de fixation et indépendamment du sens de rotation et de verrouillage ou du côté étroit de la porte. La plage de rotation de 90° peut être repositionnée ultérieurement, le cas échéant.

Les options d’enfichage possibles et les plages de rotation de 90° qui en résultent sont indiquées dans le schéma d'encombrement.

Pour l'installation, deux trous doivent être pratiqués dans la porte, le cache ou le hayon selon l’un des deux schémas d’encombrement.

S'il est préassemblé (poignée étrier avec bras de verrouillage), le loquet à came peut être inséré dans le trou par l’avant. L’écrou de montage peut ensuite être inséré par l’arrière sur le loquet à came et bien vissé. La seconde extrémité de la poignée étrier est fixée à l’aide d’une vis de montage M6 (n’étant pas livrée). Enfin, les deux éléments sont serrés.

Le trou de montage pratiqué dans le battant de la porte est généralement obtenu par poinçonnage ou usinage laser lors de la production en série.
