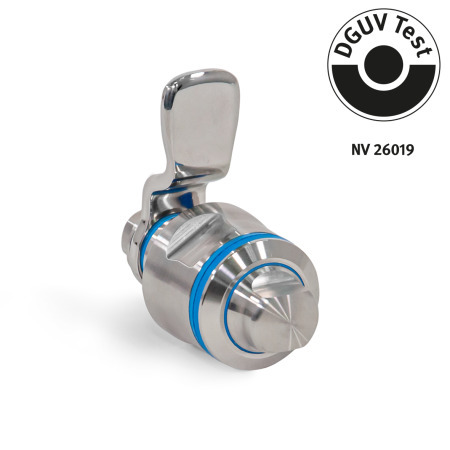

Les loquets GN 1150 sont destinées aux zones à contraintes hygiéniques et répondent aux normes d'hygiène les plus strictes (hygiène complète) côté bras manipulateur et bras de verrouillage grâce aux écrous de montage spéciaux ainsi qu’au bras de verrouillage et à la vis de pression optimisés. Plusieurs joints protègent le mécanisme de verrouillage. Parallèlement, la qualité élevée de la surface (Ra < 0,8 µm) et le montage sans espaces vides empêchent l'adhérence des impuretés et facilitent le nettoyage.
Avec un angle de rotation de 90°, les loquets garantissent l’efficacité du verrouillage en basculant le bras derrière le cadre. L’inclinaison des surfaces du bras de verrouillage garantit la douceur du positionnement. Les bras de verrouillage sont disponibles sous différents angles de pliage pour un écartement A entre 22 et 44 mm de la surface
Les trous de montage dans le boîtier doivent être perpendiculaires à la surface, sans bavures ni chanfrein. Cette contrainte garantit l’efficacité des bagues d'étanchéité.
RoHS
Anneaux d'étanchéité GN 7600
Balais GN 7607
Clés à douille GN 1151
| SW | Avec deux méplats pour clé plate |
| VH | Conception hygiénique côté bras manipulateur et bras de verrouillage (hygiène complète) |
| d1 | Écartement du bras de verrouillage A | b1 | b2 | d2 | k mini. | maxi. | l1 +1 / -1 | l2 | l3 ≈ | s1 | s2 | A/F | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22 | 24 | 30 | 36 | 14 | 7 | 9 | 1,5 | 5 | 30 | 12,6 | 39,5 | 19 | 11 | 9 |
| 30 | 22 | 33 | 44 | 20 | 10 | 13 | 1,5 | 6 | 45 | 15,3 | 47 | 27 | 13 | 13 |
|
Pour l'installation, définissez un diamètre d'alésage dans la porte, le couvercle ou le capot, comme indiqué dans le schéma ci-contre. Insérez le canon du verrou par la face avant dans l'alésage de montage et bloquez-le par la face arrière à l’aide de l'écrou de montage. Fixez ensuite la batteuse à l'aide de la vis à tête hexagonale. Pour la fabrication en série, le perçage du battant de la porte est généralement réalisé par poinçonnage ou découpe au laser. Il est également possible de perforer le panneau au diamètre approprié par perçage ou fraisage, comme illustré dans les schémas ci-dessous. L’outil de poinçonnage GN 123 est également disponible pour la production de petites séries et pour tôle d'acier de moins de 2 mm d'épaisseur. |
|||||||||||
|
Remarque de construction pour d1 = 22 |
Remarque de construction pour d1 = 30 |
||||||||||
|
Distance d'alésage |
|||||||||||
|
|
||||||||||
|
Alésage de montage par poinçonnage ou usinage au laser |
|||||||||||
|
|
||||||||||
|
Alésage de montage par perçage ou fraisage |
|||||||||||
|
|
||||||||||
