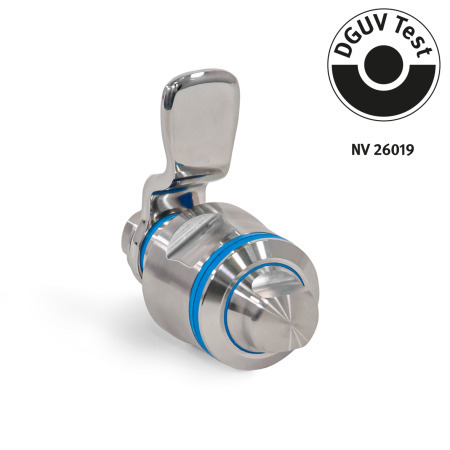

GN 1150 Cierres Acero inoxidable, lado de accionamiento y lado de la leva en diseño higiénico (higiene total)

Información

Los cierres GN 1150 están destinados a su uso en áreas higiénicas y cumplen estrictos requisitos higiénicos (higiene total) en el lado de manejo y en el lado del brazo del pestillo gracias a las tuercas de montaje especiales y al brazo del pestillo y el tornillo de cabeza hexagonal optimizados. El mecanismo de cierre está protegido por múltiples juntas. A la vez, la elevada calidad de la superficie (Ra < 0,8 µm) y el montaje sin espacios muertos evitan que se adhiera suciedad y facilitan la limpieza.

Los cierres cierran de forma segura girando un máximo de 90°, lo que coloca la leva en la posición de cierre detrás del marco. Las superficies oblicuas de la leva aseguran la colocación correcta. Las levas están disponibles con curvados en diversos ángulos, lo que permite cubrir una distancia A de entre 22 y 44 mm.

Los agujeros de montaje en la carcasa deben estar en ángulo recto, sin rebaba y sin chaflán. Esto garantiza el funcionamiento correcto de las juntas de sellado.

Especificación

• Alojamiento de la cerradura
  Acero inoxidable AISI 316L

• Leva
  Acero inoxidable AISI 316

• Elementos de sellado
  Azul, conforme a FDA
  Resistente a temperaturas de -40 °C a +110 °C
  • Juntas de sellado/junta tórica
    Caucho de etileno-propileno-dienoE
    Dureza 85 ±5 Shore A (juntas de sellado)
    Dureza 70 ±5 Shore A (junta tórica)
  • Otras juntas/rascadores (higiene total) TPU, dureza 95 ±5 Shore A

• Otros componentes
  Acero inoxidable AISI 316L

• Todas las partes móviles están lubricadas con grasa conforme a FDA.

• Protección clase IP 66

RoHS

Accesorio

Anillos de sellado GN 7600
Rascadores GN 7607
Llaves de vaso GN 1151
