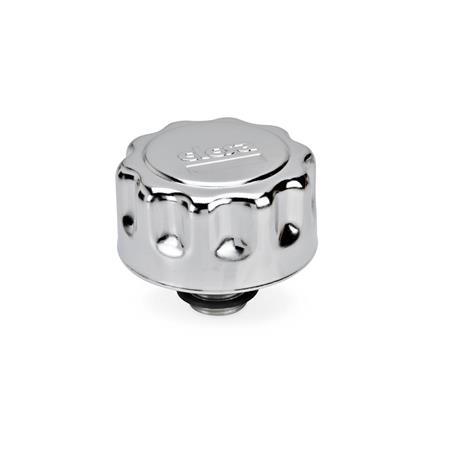

Bouchons à échappement GN 764 (SMN. - SMW.)

d₁	d₂ Filetage		Baïonnette	d₃	d₄	d₅	d₆	l₁	l₂	l₃	l₄	l₅ ≈	l₆	A/F	Pression d'ouverture en mbar Type FD

47	G 1/4	1/4 NPT	BA	7	52	40	27	10	5	51	35	13	66	17	-
81	G 3/4	3/4 NPT	BA	17	83	72	49	16	12	70	42	17	80	30	350

Description du fonctionnement


						Les bouchons à échappement GN 764 avec double valve sont normalement utilisés si le réservoir d'huile est sous pression et si l'air extérieur doit refluer pour compenser le vide causé par la baisse du niveau d'huile. Cet objectif est atteint en combinant deux valves (valve anti-retour / valve de dérivation). La valve d'entrée s'ouvre sous un vide de 30 mbar ou plus. La deuxième valve s'ouvre à une surpression > 350 mbar. Le filtre à air empêche toute pollution de l'huile par des particules extérieures (poussière). Le filtre est en mousse PU avec une filtration de 40 µm. La surpression interne du réservoir permet de limiter le volume d'air entrant ou sortant suite à des fluctuations du niveau d'huile. Cela réduit l'encrassement du filtre et augmente considérablement sa durée de vie utile, en particulier dans un environnement poussiéreux. De plus, un réservoir sous pression a un effet positif sur le fonctionnement de la pompe et empêche la formation de mousse. Le joint de la valve garantit une étanchéité parfaite, même si l'huile est fortement agitée ou pendant le transport.

						Débit d'air [l/min] en fonction de la différence de pression Δp [mbar] réservoir / espace extérieur (type avec filtre).

						Courbe de pression Δp [mbar] dans le réservoir en tant que facteur du débit d'air [l/min.] à une pression d'ouverture de valve de 350 mbar (type avec filtre et double valve).

Pièce sélectionnée (Comment commander)

Numéro de pièce

Total (net)

13,29 €

plus TVA 2,53 €
brute 15,82 €

En stock

ELESA Code: 156833

Description: SMN.46-1/4-F40

Poids: 0,057 kg

Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +49 7723 6507 - 0

RoHS: Oui

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).

Numéro du tarif douanier

90268080

Notez nos réductions en fonction des quantités commandées.

Avec une valeur totale (nette) par commande de :
à partir de 175,00 € -> 10 % de réduction
à partir de 275,00 € -> 20 % de réduction
à partir de 375,00 € -> 30 % de réduction

Supplément pour achats de faible volume :
-> 15,00 Euro
pour une valeur des marchandises inférieure à 25,00 €
-> 10,00 Euro
pour la valeur des marchandises de 25,00 à 49,99 €

Quantité

Tous les prix sont conformes à notre liste de prix n° 56, valable à partir du 1er septembre 2024, plus la TVA valable uniquement pour l'Allemagne.
