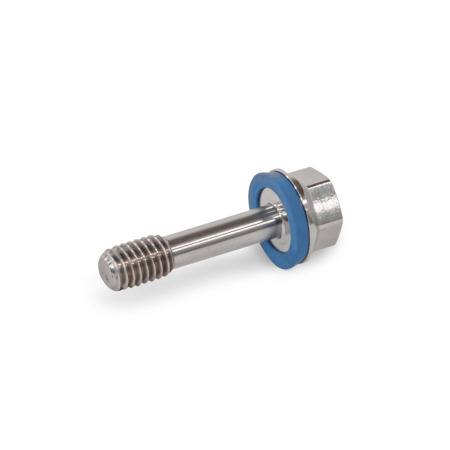

GN 1582VisInox, à tige fine pour la protection contre la perte, conception hygiénique
Finition: PL - Poli (Ra < 0,8 µm) Matériau (anneau d'étanchéité): H - H-NBR
Cliquez sur une image de variante pour l'afficher dans la zone d'affichage principale du produit ou utilisez les touches de tabulation pour naviguer parmi les variantes de produit.
Famille de produits en inox
Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.
Les pièces standard de la gamme de produits de « conception hygiénique » sont signalées par l'icône HD. Elles associent une grande qualité des surfaces, une certaine liberté dans les espaces morts, des surfaces extérieures non arrondies et des zones de boulonnage étanches. Un concept d'étanchéité basé sur des calculs FEM garantit une pression de contact fiable après l'installation.
convient pour une utilisation dans des zones sensibles sur le plan hygiénique
rapides et faciles à nettoyer
pas d'espaces morts grâce à des joints fonctionnels
Les vis GN 1582 avec tête basse sont certifiés selon les directives de l'EHEDG et peuvent donc être utilisés dans les domaines hygiéniques. Grâce à la tige fine d4, ils sont facilement protégés contre la perte, par exemple dans un cache. C'est ce qui détermine la "captivité de l'élément de fixation" selon la directive 2006/42/EG relative aux machines.
Lorsqu'on les utilise, il est nécessaire de prévoir des alésages taraudés avec un filetage d1 sur chacun des deux éléments à assembler, à la place d'un trou taraudé et d'un alésage classique. Par ailleurs, un alésage lisse de diamètre d5 doit être usiné sur l'un des côtés ou les deux. Selon la conception et de la longueur de serrage requise, un a1 - a3 du composant fixé, il existe plusieurs options d'assemblage comme indiqué ci-dessus. La fixation peut également être assurée par une rondelle de verrouillage supplémentaire montée sur la tige fine d4.
Spécifications
Vis
Inox AISI 316L
finition mate (Ra < 0,8 µm)MT
Poli (Ra < 0,8 µm)PL
Anneau d'étanchéité
H-NBRH
Température de fonctionnement -25 °C à +150 °C
EPDME
Température de fonctionnement -40 °C à +120 °C
La combinaison de filtre ne génère aucun résultat.
Configuration et prix
Pièce sélectionnée (Comment commander)
Total (net)
9,27
€
plus TVA 1,76 € brute 11,03 €
En stock
Poids: 0,005 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé. Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial ! Téléphone+49 7723 6507 - 0
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Numéro du tarif douanier
73181575
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de : à partir de 175,00 € -> 10 % de réduction à partir de 275,00 € -> 20 % de réduction à partir de 375,00 € -> 30 % de réduction
Supplément pour achats de faible volume : -> 15,00 Euro pour une valeur des marchandises inférieure à 25,00 € -> 10,00 Euro pour la valeur des marchandises de 25,00 à 49,99 €
Tous les prix sont conformes à notre liste de prix n° 56, valable à partir du 1er septembre 2024, plus la TVA valable uniquement pour l'Allemagne.
