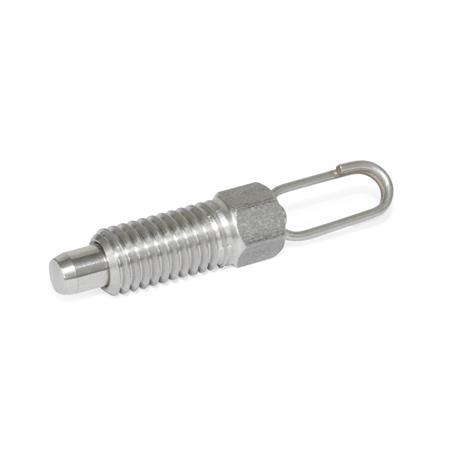

Les doigts d'indexage GN 717 se caractérisent par des dimensions réduites. Ces doigts d'indexage sont universellement utilisables car ils éliminent les désalignements et les erreurs de positionnement des alésages d'indexage correspondants.
Le type A avec anneau de traction peut être activé par le doigt dans des endroits inaccessibles. Si les doigts d'indexage doivent être installés dans des zones inaccessibles à la main, le type D avec une boucle de traction peut être utilisé pour un actionnement à distance. Par exemple, cela est possible avec un câble de retenue GN 111.2.
Lors du montage, les couples de serrage maximaux indiqués dans le tableau ne doivent pas être dépassés lors de la fixation du contre-écrou.
Guide (corps fileté)
InoxNI
zingué, passivé bleu
Goupille de centrage
Inox
AISI 303
Ressort
Inox
AISI 301
Anneau de levage/boucle de fil
Inox
AISI 301
RoHS
| A | avec anneau de levage, sans contre-écrou |
| AK | avec anneau de levage + contre-écrou |
| D | avec boucle de fil, sans contre-écrou |
| DK | avec boucle de fil + contre-écrou |
| d1 Poussoir -0,05 Alésage +0,03/+0,08 | d2 | d3 | d4 | e | l1 | l2 | l3 | l4 | l5 min. | l6 | l7 | A/F | couple de serrage max. en Nm | Charge du ressort en N≈ initiale | finale |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | M 6 | 14 | 6 | 6,9 | 33,5 | 3,5 | 12 | 4,5 | 10 | 32,9 | 12,9 | 6 | 2 | 3 | 12 |
| 3 | M 6 x 0,75 | 14 | 6 | 6,9 | 33,5 | 3,5 | 12 | 4,5 | 10 | 32,9 | 12,9 | 6 | 3 | 3 | 12 |
| 4 | M 6 | 14 | 6 | 6,9 | 33,5 | 4 | 12 | 4,5 | 10 | 33,4 | 12,9 | 6 | 2 | 3 | 12 |
| 4 | M 8 x 1 | 14 | 6 | 9,2 | 40,4 | 4,5 | 16 | 6 | 13,5 | 42 | 15,5 | 8 | 8 | 5 | 24 |
| 5 | M 8 | 18 | 7,2 | 9,2 | 45 | 5 | 16 | 6 | 13,5 | 42,5 | 15,5 | 8 | 7 | 5 | 24 |
| 5 | M 8 x 1 | 18 | 7,2 | 9,2 | 45 | 5 | 16 | 6 | 13,5 | 42,5 | 15,5 | 8 | 7 | 5 | 24 |
| 5 | M 10 x 1 | 18 | 7,2 | 11,5 | 45 | 5 | 16 | 6 | 13,5 | 42,5 | 15,5 | 10 | 22 | 5 | 24 |
| 6 | M 10 | 24 | 9,5 | 11,5 | 57,1 | 6 | 20 | 7,5 | 17 | 54,4 | 20,9 | 10 | 15 | 5 | 21 |
| 6 | M 12 x 1,5 | 24 | 9,5 | 13,8 | 57,1 | 6 | 20 | 7,5 | 16,5 | 54,4 | 20,9 | 12 | 38 | 5 | 21 |
| 8 | M 12 | 30 | 11,8 | 13,8 | 71 | 8 | 24 | 9 | 20,5 | 66,9 | 25,9 | 12 | 20 | 6 | 22 |
| 8 | M 12 x 1,5 | 30 | 11,8 | 13,8 | 71 | 8 | 24 | 9 | 20,5 | 66,9 | 25,9 | 12 | 20 | 6 | 22 |
| 8 | M 16 x 1,5 | 30 | 11,8 | 19,6 | 71 | 8 | 24 | 9 | 20,5 | 66,9 | 25,9 | 17 | 80 | 6 | 22 |
| 10 | M 16 x 1,5 | 30 | 11,8 | 19,6 | 74,8 | 10 | 26 | 9 | 22,5 | 70,9 | 25,9 | 17 | 80 | 4 | 27 |
