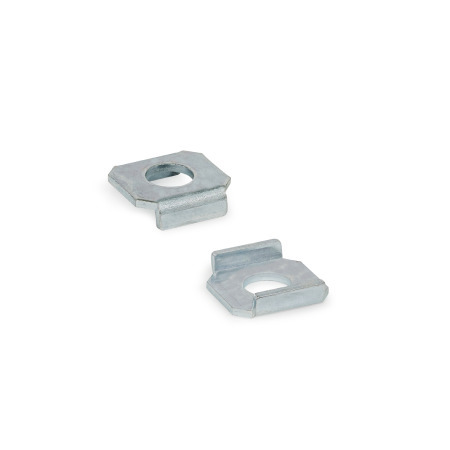

GN 898 Flankenscheiben Stahl / Edelstahl, für Schnellspanner

Werkstoff: ST - Stahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

korrosionsbeständig
passgenau
umweltfreundlich

Alle Edelstahl-Produkte anzeigen

Normblatt GN 898 Diese Seite drucken Edelstahl-Eigenschaften

Produktbeschreibung

Flankenscheiben GN 898 dienen der Anbringung und Positionierung von Andrückelementen an Schnellspannern mit offenem Spannarm. Die jeweils passenden Schnellspanner sind in der Tabelle
aufgeführt.

Die Lieferung erfolgt in Verpackungseinheiten zu je 10 Stück.

Ausführung

StahlST
verzinkt, blau passiviert

EdelstahlNI 1.4301

RoHS

GN 898 Flankenscheiben, Stahl / Edelstahl, für Schnellspanner Skizze

Technische Zeichnung ausblenden

GN 898 Flankenscheiben, Stahl / Edelstahl, für Schnellspanner Skizze

Artikelvarianten / Tabelle

Spalten ein-/ausblenden

d Nennmaß Stahl	Edelstahl	Istmaß	b	h	l₁	l₂	s	für Schnellspanner GN 810 GN 810.1 GN 810.3 GN 810.4 GN 812.1	GN 812	GN 820 GN 820.1 GN 820.3 GN 820.4	GN 820.6	Verpackungseinheiten

4	4	4,3	7,2	2,5	9	5	0,8	-	-	25	-	10
5	5	5,5	9,8	3,5	12	7,5	1	75	-	75	80	10
6	6	6,5	11,8	4,5	15	9	1,2	13	-	130	-	10
8	8	8,5	15	5,5	18	12,5	1,5	23	200	230	140	10
10	10	10,5	18	6	23	16,5	2	330	300	355	250	10
12	-	13	24	7	30	18	2,5	430 / 530	-	455	-	10
