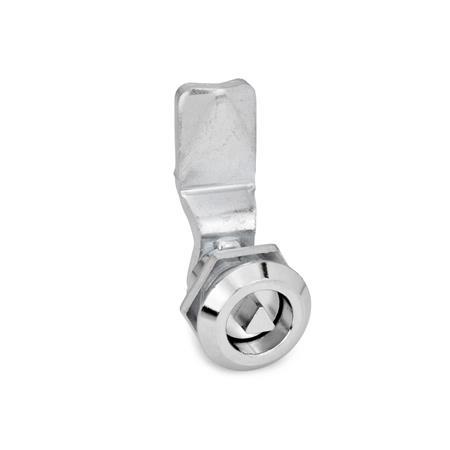

GN 115 Chiusure Funzionamento con chiave a tubo

GN 115 Chiusure, funzionamento con chiave a tubo, collare corpo di contenimento cromato Tipo: DK - Con innesto triangolare
Tipo: DK - Con innesto triangolare

Fai clic sull'immagine di una variante per visualizzarla nell'area di visualizzazione principale del prodotto o utilizza i tasti scheda per navigare tra le varianti del prodotto

Scheda Tecnica GN 115 Stampa questa pagina Elenco dei tipi di chiusura Istruzioni per la progettazione e il montaggio

Descrizione del prodotto

Le chiusure GN 115 funzionano con una rotazione massima di 90° che porta la levetta di chiusura in posizione di blocco dietro il telaio della porta. Gli smussi della levetta facilitano la chiusura della porta.

Le levette di chiusura sono disponibili con diverse inclinazioni per coprire una distanza A da 4 a 50 mm.

Le chiusure GN 115 sono fornite con levetta di chiusura sciolta.

Specifiche

Corpo di contenimento serratura
Lega di zinco pressofusa

  • Collare corpo di contenimento cromato

Altre parti
Acciaio, zincato, passivato blu

Grado di protezione IP65

RoHS

Accessorio

Chiavi a tubo GN 119.2
Calotte di protezione GN 120
Maniglie di apertura GN 120.1
Piastre di guida protettive GN 120.2
Maniglie interne per armadi GN 120.3
Perforatori per lamiera GN 123

Su richiesta

Altri sistemi di funzionamento

GN 115 Chiusure, funzionamento con chiave a tubo, collare corpo di contenimento cromato disegno
Nascondi disegno tecnico
GN 115 Chiusure, funzionamento con chiave a tubo, collare corpo di contenimento cromato disegno

Opzioni articolo / Tabella

Tipo

DKCon innesto triangolare
VK7Con innesto quadrato
VK8Con innesto quadrato
SCHCon intaglio
VDECon doppia mappa
SK10Con esagono
Mostra / Nascondi colonne
Distanza chiusura A
48131620242832364045
610141822263034384250

Selezione e configurazione articolo
Tipo






Distanza chiusura A
Specifiche












Tipo






Distanza chiusura A

Istruzioni per la progettazione e il montaggio
89a543b8-3a6c-4763-b34f-c6c883af4562

Per l’installazione praticare un’apertura nella porta, nella calotta o nello sportello, come indicato nello schema.

Una volta assemblata, la chiusura viene spinta attraverso il foro dalla parte anteriore. Il dado esagonale può quindi essere spinto sulla chiusura dal retro e avvitato in posizione.

L’apertura di installazione richiesta nell'anta della porta viene solitamente praticata mediante perforazione o taglio laser durante la produzione in serie.

Il foro di installazione può essere ottenuto anche mediante foratura o fresatura, come indicato negli schemi.

Per piccole serie e per lamiere d'acciaio con spessore inferiore a 2 mm, Perforatori per lamiera GN 123 è l'utensile ideale.

Parte selezionata (Come ordinare)

Totale (netto)
4,87 €
più IVA 0,93 €
lordo 5,80 €
In magazzino
incluso supplemento per materiale: 0,05 €
Il supplemento per il materiale è già incluso nel prezzo.
Peso: 0,079 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Numero di tariffa doganale
83016000
Notare gli sconti sugli ordini.
Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €
Tutti i prezzi sono conformi al nostro listino prezzi n. 56, in vigore dal 1° settembre 2024, più IVA valida solo per la Germania.

Dati CAD

Altri formati di dati

Accesso rapido

Per ottenere i dati CAD, inserisci il tuo indirizzo e-mail. Preferiremmo comunque la registrazione completa.

Inserisci il codice presente nella figura.

Tutorial per il download CAD Informazioni sui download CAD
Salva tra i preferiti
Raccomanda un prodotto

Inserisci il codice presente nella figura.

Hai trovato il prodotto?

Il nostro team di assistenza è disponibile dal lunedì al venerdì dalle 7.30 alle 17.00: +49 7723 6507 - 0

Vai agli elementi personalizzati | Vai ai referenti

GN 115-DK-4GN 115-VK7-4GN 115-VK8-4GN 115-SCH-4GN 115-VDE-4GN 115-SK10-4GN 115-DK-8GN 115-VK7-8GN 115-VK8-8GN 115-SCH-8GN 115-VDE-8GN 115-SK10-8GN 115-DK-13GN 115-VK7-13GN 115-VK8-13GN 115-SCH-13GN 115-VDE-13GN 115-SK10-13GN 115-DK-16GN 115-VK7-16GN 115-VK8-16GN 115-SCH-16GN 115-VDE-16GN 115-SK10-16GN 115-DK-20GN 115-VK7-20GN 115-VK8-20GN 115-SCH-20GN 115-VDE-20GN 115-SK10-20GN 115-DK-24GN 115-VK7-24GN 115-VK8-24GN 115-SCH-24GN 115-VDE-24GN 115-SK10-24GN 115-DK-28GN 115-VK7-28GN 115-VK8-28GN 115-SCH-28GN 115-VDE-28GN 115-SK10-28GN 115-DK-32GN 115-VK7-32GN 115-VK8-32GN 115-SCH-32GN 115-VDE-32GN 115-SK10-32GN 115-DK-36GN 115-VK7-36GN 115-VK8-36GN 115-SCH-36GN 115-VDE-36GN 115-SK10-36GN 115-DK-40GN 115-VK7-40GN 115-VK8-40GN 115-SCH-40GN 115-VDE-40GN 115-SK10-40GN 115-DK-45GN 115-VK7-45GN 115-VK8-45GN 115-SCH-45GN 115-VDE-45GN 115-SK10-45GN 115-DK-6GN 115-VK7-6GN 115-VK8-6GN 115-SCH-6GN 115-VDE-6GN 115-SK10-6GN 115-DK-10GN 115-VK7-10GN 115-VK8-10GN 115-SCH-10GN 115-VDE-10GN 115-SK10-10GN 115-DK-14GN 115-VK7-14GN 115-VK8-14GN 115-SCH-14GN 115-VDE-14GN 115-SK10-14GN 115-DK-18GN 115-VK7-18GN 115-VK8-18GN 115-SCH-18GN 115-VDE-18GN 115-SK10-18GN 115-DK-22GN 115-VK7-22GN 115-VK8-22GN 115-SCH-22GN 115-VDE-22GN 115-SK10-22GN 115-DK-26GN 115-VK7-26GN 115-VK8-26GN 115-SCH-26GN 115-VDE-26GN 115-SK10-26GN 115-DK-30GN 115-VK7-30GN 115-VK8-30GN 115-SCH-30GN 115-VDE-30GN 115-SK10-30GN 115-DK-34GN 115-VK7-34GN 115-VK8-34GN 115-SCH-34GN 115-VDE-34GN 115-SK10-34GN 115-DK-38GN 115-VK7-38GN 115-VK8-38GN 115-SCH-38GN 115-VDE-38GN 115-SK10-38GN 115-DK-42GN 115-VK7-42GN 115-VK8-42GN 115-SCH-42GN 115-VDE-42GN 115-SK10-42GN 115-DK-50GN 115-VK7-50GN 115-VK8-50GN 115-SCH-50GN 115-VDE-50GN 115-SK10-50
