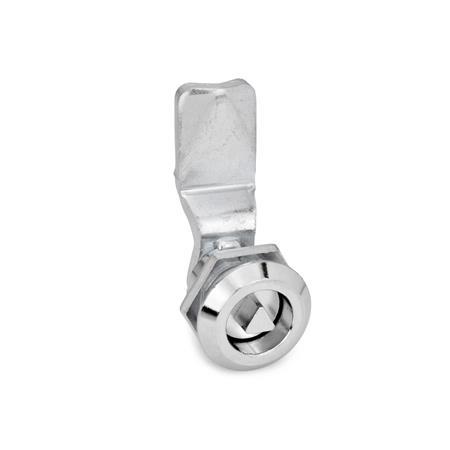

Los cierres GN 115 se bloquean haciendo un giro limitado a 90°, que mueve el pestillo por detrás del marco de la puerta. Los biseles del pestillo facilitan el cierre de la puerta.
Los cierres con diferentes acodamientos del pestillo cubren una distancia de bloqueo A de 4 a 50 mm.
Los cierres GN 115 se suministran con el pestillo suelto
Alojamiento de la cerradura
Zamac
Resto de piezas
Acero zincado, pasivado azul
Clase de protección IP 65
RoHS
Llaves de vaso GN 119.2
Tapas de protección GN 120
Manillas de apertura GN 120.1
Pletinas de guía y protección GN 120.2
Asas interiores para armarios GN 120.3
Punzones para chapa GN 123
Other operations
| DK | con cuña triangular (DK7) |
| VK7 | con cuña cuadrada A/F7 |
| VK8 | con cuña cuadrada A/F8 |
| SCH | Accionamiento con ranura |
| VDE | con doble paletón |
| SK10 | con hexágono |
| Distancia de bloqueo A | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 8 | 13 | 16 | 20 | 24 | 28 | 32 | 36 | 40 | 45 |
| 6 | 10 | 14 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 50 |
|
Para la instalación, realice un orificio en la puerta, cubierta o trampilla como se muestra en el dibujo del lado opuesto. Una vez montado, el cierre se presiona a través del diámetro del orificio desde la parte frontal. La tuerca hexagonal puede entonces presionarse sobre el cierre desde la parte posterior y atornillarla en su sitio. El diámetro del orificio para la instalación en la hoja de la puerta suele realizarse mediante punzonado o mecanizado láser cuando se trata de producción en serie. También se puede realizar el diámetro del orificio de montaje taladrando/mecanizando como se muestra en el dibujo. Para series pequeñas y chapas de acero de menos de 2 mm de grosor, los Punzones para chapa GN 123 son la herramienta adecuada. |
||||||||||
