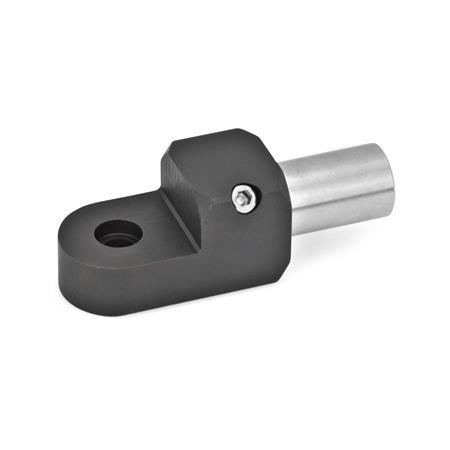

GN 483 Morsetti di sostegno girevoli a T Alluminio

Finitura: ELS - anodizzato, nero
Tipo: W - con bullone

Scheda Tecnica GN 483 Stampa questa pagina Gamma Esempi di applicazione dei morsetti di sostegno Caratteristiche dell’acciaio INOX

Descrizione del prodotto

I morsetti di sostegno girevoli a T GN 483 si possono assemblare con i morsetti di sostegno girevoli GN 482, i morsetti girevoli per fissaggio squadrette GN 484 e le basi per morsetti di sostegno girevoli GN 485 di dimensioni k identiche per ottenere morsetti di collegamento girevoli. A questo scopo sono disponibili i kit di serraggio GN 511.1 con vite (tipo S) e con maniglia a ripresa (tipo K). Il codice articolo per l'ordinazione è riportato nella tabella delle dimensioni.

Specifiche

Alluminio
- Rettificato, burattato mattMT
- anodizzato, neroELS

Bullone (tipo W)
Acciaio, zincato, finitura cromata blu

Vite di pressione senza testa DIN 913 (tipo A)
Acciaio INOX AISI 304

Vite di pressione senza testa DIN 915 (tipo W)
Acciaio INOX AISI 304

RoHS

GN 483 Morsetti di sostegno girevoli a T, alluminio disegno

Nascondi disegno tecnico

Opzioni articolo / Tabella

Tipo

A	con foro alesato
W	con bullone

Mostra / Nascondi colonne

d₁ Tipo A	d₂ Tipo W	k	d₃	d₄ Foro alesato per snodo	d₅	l₁	l₂	l₃	l₄	l₅	l₆	t	Kit di serraggio per d₄ Tipo S	Kit di serraggio per d₄ Tipo S

B 8	8	16	7	4,5	M 4	30	22	13	8	5,5	16	8	GN 511.1-M4-16-S	GN 511.1-M4-16-S
B 10	10	20	8,5	5,5	M 5	38	28	17	10	7	17	10	GN 511.1-M5-20-S	GN 511.1-M5-20-S
B 12	12	20	8,5	5,5	M 5	38	28	17	10	8	19	12	GN 511.1-M5-20-S	GN 511.1-M5-20-S
B 15	15	25	10	6,5	M 6	46	33,5	20	12,5	10	21	15	GN 511.1-M6-25-S	GN 511.1-M6-25-S
B 16	16	25	10	6,5	M 6	46	33,5	20	12,5	11	24	16	GN 511.1-M6-25-S	GN 511.1-M6-25-S
B 20	20	30	10	6,5	M 6	55	40	24	15	12	26	18	GN 511.1-M6-30-S	GN 511.1-M6-30-S
