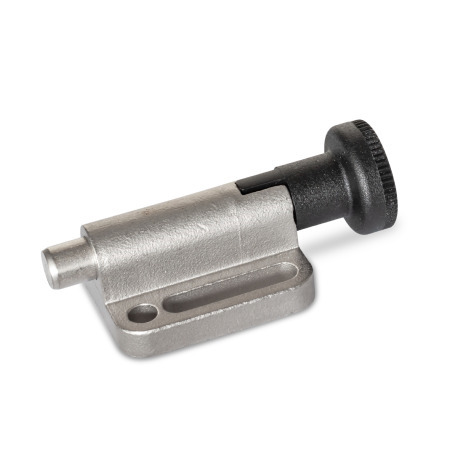

Les doigts d'indexage GN 417 avec bride sont montés parallèlement aux doigts et se caractérisent par une hauteur particulièrement faible. Les trous de montage crantés offre des possibilités d'ajustement généreuses, comme l'utilisation de profilés en aluminium. Les encoches et l'utilisation de rondelles facilitent le montage des composants.
Les doigts d'indexage avec position de repos (type C) sont utilisés pour les applications où le doigt doit rester dans sa position rétractée. Après avoir tiré dessus, le bouton est tourné de 90°. Une encoche maintient le doigt dans cette position.
Les versions en inox permettent d'utiliser les doigts d'indexage dans des environnements plus agressifs.
Guide
Moulage de précision inoxNI
Goupille de centrage
Inox AISI 303
Ressort
Inox AISI 301
Bouton
Plastique (Polyamide PA)
RoHS
| B | sans position de repos, avec bouton champignon |
| C | avec position de repos + bouton champignon |
| d1 Goupille h11 Alésage +0,03 / +0,08 | b1 | b2 Type B | Type C | b3 | b4 -0,2 | d2 | h1 | h2 | h3 | k1 ±0,05 | k2 | k3 | k4 Type B | Type C | l1 | l2 | Charge du ressort en N ≈ initiale | finale |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 22 | 16,5 | 19 | 6 | 3,3 | 12 | 7 | 4 | 10 | 14 | 4 | 8 | 4,5 | 7 | 4 | 10,5 | 3 | 12 |
| 5 | 28 | 22 | 25,5 | 8 | 4,3 | 16 | 9,5 | 4,5 | 13,5 | 18 | 5 | 10 | 7 | 10,5 | 5 | 13 | 5 | 24 |
| 6 | 32 | 27,5 | 30,5 | 10 | 5,4 | 18 | 10,5 | 5 | 15,5 | 21 | 5,5 | 12 | 10 | 13 | 6 | 15,5 | 5 | 21 |
| 8 | 34 | 33 | 37,5 | 12 | 5,4 | 21 | 12,5 | 6 | 18,5 | 23 | 5,5 | 12 | 15,5 | 20 | 8 | 18 | 6 | 22 |
| 10 | 39 | 35 | 40 | 14,5 | 6,5 | 25 | 14,5 | 6 | 21,75 | 27 | 6 | 15 | 13,5 | 18,5 | 10 | 22,5 | 4 | 25 |
