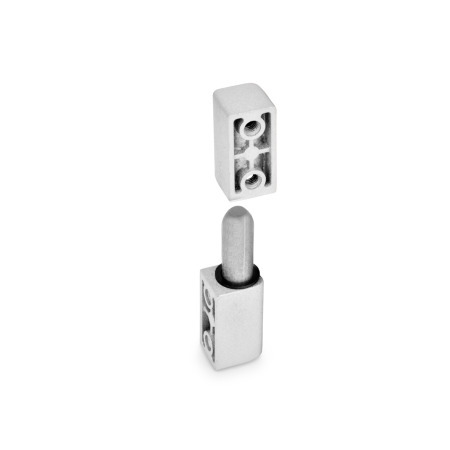

Las bisagras GN 161.1 son una variante de diseño muy atractivo. Los tornillos de fijación son invisibles.
En las pruebas de carga, las bisagras fueron sometidas a cargas y descargas a una fuerza progresivamente mayor y a temperatura ambiente.
Para los valores especificados quedó una deformación permanente insignificante después de la descarga, que no afectó a su funcionamiento y aspecto. En la mayoría de los casos, las cargas de rotura son múltiplos del valor especificado.
Los datos de capacidad de carga son valores recomendados no vinculantes y rechazamos cualquier responsabilidad. No constituyen en modo alguno una garantía general de calidad y estado.
El usuario debe determinar en cada caso si un producto es adecuado para el uso previsto. Los factores ambientales y el envejecimiento pueden influir sobre estos valores.
Zamac
con revestimiento de plástico
Negro, RAL 9005, acabado texturadoSW
plateado, RAL 9006, acabado texturadoSR
RoHS
| b | l1 | d | l2 | l3 | l4 | l5 | m | t1 | t2 | Carga radial en N | Carga axial en N |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 63 | M 5 | 17 | 31 | 6,1 | 10 | 19 | 5 | 10 | 2300 | 1500 |
