Usted está aquí: Vista general de producto  >  3.7 Conexión y montaje con elementos de apriete y conexión  >  Perfiles de aluminio  >  GN 23b Conectores automáticos producto anterior producto siguiente

GN 23b Conectores automáticos Acero, para perfiles de aluminio (sistema modular b), conexión en cara terminal

Foto

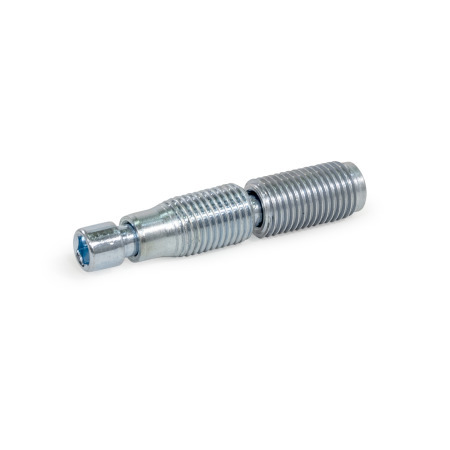

GN 23b Conectores automáticos, acero, para perfiles de aluminio (sistema modular b), conexión en cara terminal Tamaño: 10S
Tamaño: 10S
GN 23b Conectores automáticos, acero, para perfiles de aluminio (sistema modular b), conexión en cara terminal Tamaño: 10S GN 23b Conectores automáticos, acero, para perfiles de aluminio (sistema modular b), conexión en cara terminal Tamaño: 10L GN 23b Conectores automáticos, acero, para perfiles de aluminio (sistema modular b), conexión en cara terminal Tamaño: 8S
sistema-modular-b

Sistema modular-b (compatible con Bosch)

Ficha técnica GN 23b Imprimir esta página Montaje vídeo

Descripción del producto

Información

Los conectores automáticos GN 23b fijan perfiles de aluminio entre sí en las caras terminales para extenderlos a la vez que los protegen contra la torsión. No es necesario mecanizar el perfil.

Para el montaje, inserte primero el tornillo de cabeza hueca en la ranura y, a continuación, enrosque los casquillos roscados ligeramente lubricados. Es posible que se formen pequeñas rebabas. Los conectores automáticos se usan en pares, uno frente al otro. Si se usan paneles en la ranura, deben almenarse de forma adecuada.

Los conectores automáticos se suministran en fardos. La tabla muestra la cantidad que contiene cada fardo.

Especificación

  • Acero, galvanizado, azul pasivadoSZ

RoHS

Dibujo técnico

3D
GN 23b Conectores automáticos, acero, para perfiles de aluminio (sistema modular b), conexión en cara terminal Esquema
Ocultar dibujo técnico
GN 23b Conectores automáticos, acero, para perfiles de aluminio (sistema modular b), conexión en cara terminal Esquema

Opciones del artículo / Tabla

Tipo de perfil

LSistema
SPesado

Código

SConexión en cara terminal
Mostrar / ocultar columnas
n
Tipo de perfil L
Tipo de perfil S		Fardo
Piezas		d1 Rosca autoformante
Tipo de perfil L
Tipo de perfil S		d2l1l2A/F1A/F2
-84-S 11M 632265T40
10104S 13S 12M 836266T50

Estructura y precio

Abrir el configurador 3D
Especificaciones

Ancho de ranura n (tipo de perfil L)
Ancho de ranura n (tipo de perfil S)
Tipo de perfil


Código

Material/acabado

Fardo (Piezas)

Instrucciones de montaje

MD23b_MT-50364-0

Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
20,62 €
más IVA 3,92 €
bruto 24,54 €
En stock
Peso: 0,108 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
73181900
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
Todos los precios de acuerdo con nuestra lista de precios n.º 56, válida el 1 de septiembre de 2024, más IVA solo válidos para Alemania.
