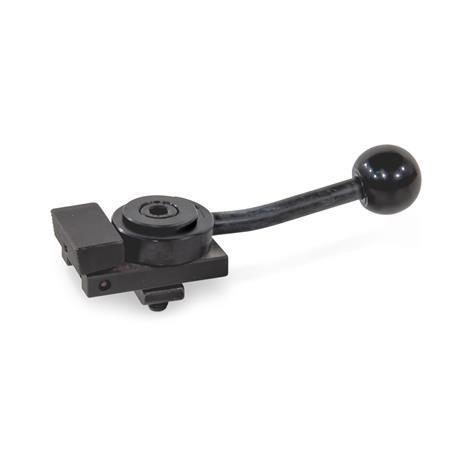

GN 9190 Mordazas laterales Acero, con leva excéntrica

Información

Con las mordazas laterales GN 9190, las piezas de trabajo quedansujetas con una mordaza de sujeción pivotada. La fuerza de apriete actúa lateralmente y desde arriba para desplegarse sobre la pieza de trabajo y apretarla contra topes fijos y la superficie de apoyo.

La carrera de apriete de la mordaza de sujeción resulta del movimiento oscilante de la leva excéntrica. Cuando se afloja la leva, la mordaza de sujeción retorna mediante fuerza de resorte. La baja altura total de las mordazas laterales permite el mecanizado de la superficie completa de la pieza de trabajo.

Las mordazas laterales se pueden atornillar directamente, por ejemplo, en una placa de montaje, o sujetar a mesas de mecanizado con ranuras en T. Asimismo, se pueden montar en cualquier posición perpendicular a la ranura en T mediante las bloques de apoyo ranurados GN 9190.3, disponibles como accesorio. En este caso, el tornillo suministrado debe sustituirse según se indica en la tabla.

Para garantizar un juego fácil y la máxima fuerza de apriete, los mecanismos de tensado deben engrasarse ligeramente.

Especificación

Mecanismos de apriete
Acero

• Exterior endurecido
• Pavonado

Empuñadura esférica DIN 319
Plástico, duroplástico
Negro, acabado brillante

Para ranura de ancho a = 10 / 14

• Tuerca para ranura en T DIN 508
• Tornillo de cabeza allen DIN 912
  Acero, pavonado
  Clase de características 12.9

Para ranura de ancho a = 12

• Tornillos para ranura en T DIN 787
• Tuerca hexagonales DIN 934
  Acero, pavonado

RoHS
