Las escuadras de montaje GN 970 se utilizan de forma universal para la conexión y fijación en ángulo recto de, por ejemplo, placas base o cubiertas.
El tipo A permite el uso de plantillas de perforación específicas de la aplicación, así como la fijación mediante soldadura.

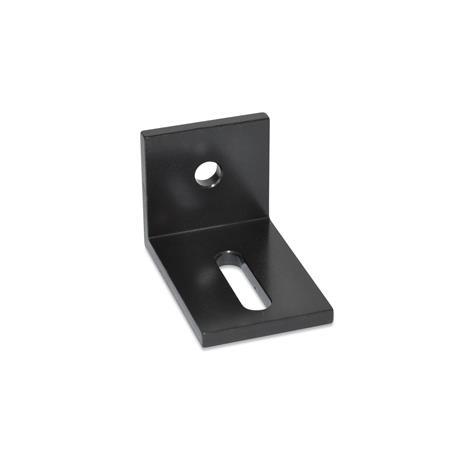

Las escuadras de montaje de tipo C tienen una o dos combinaciones de un orificio redondo y un orificio alargado, en función de la longitud l1.
RoHS
| A | sin orificios |
| C | con orificios redondos y orificios alargados |
| h1 ALM | STB | b1 | l1 | b3 | d | h2 | l2 | m1 | m2 | s |
|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 30 | 45 | 30 | 18 | 6,2 | 18 | 15 | - | 20 | 4 |
| 30 | 30 | 45 | 60 | 18 | 6,2 | 18 | 15 | 30 | 20 | 4 |
| 40 | 40 | 60 | 40 | 24 | 8,2 | 24 | 20 | - | 25 | 5 |
| 40 | 40 | 60 | 80 | 24 | 8,2 | 24 | 20 | 40 | 25 | 5 |
| 50 | - | 75 | 50 | 30 | 10,2 | 30 | 25 | - | 30 | 6 |
| 50 | - | 75 | 100 | 30 | 10,2 | 30 | 25 | 50 | 30 | 6 |
