GN 75.6 Pomos en forma de seta Acero inoxidable, diseño higiénico

Foto

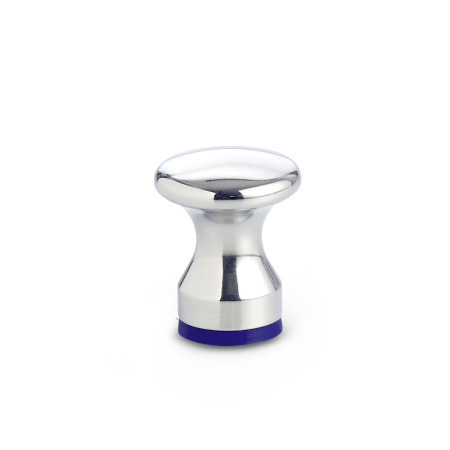

GN 75.6 Pomos en forma de seta, acero inoxidable, diseño higiénico Tipo: D - con rosca interna Acabado: PL - Pulido (Ra < 0,8 µm) Material (anillo de sellado): H - Caucho butadieno acrilonitrilo hidrogenado
Tipo: D - con rosca interna
Acabado: PL - Pulido (Ra < 0,8 µm)
Material (anillo de sellado): H - Caucho butadieno acrilonitrilo hidrogenado
GN 75.6 Pomos en forma de seta, acero inoxidable, diseño higiénico Tipo: D - con rosca interna Acabado: PL - Pulido (Ra < 0,8 µm) Material (anillo de sellado): H - Caucho butadieno acrilonitrilo hidrogenado GN 75.6 Pomos en forma de seta, acero inoxidable, diseño higiénico Tipo: D - con rosca interna Acabado: MT - Mate (Ra < 0.8 µm) Material (anillo de sellado): E - Caucho de etileno-propileno-dieno GN 75.6 Pomos en forma de seta, acero inoxidable, diseño higiénico Tipo: D - con rosca interna Acabado: MT - Mate (Ra < 0.8 µm) Material (anillo de sellado): H - Caucho butadieno acrilonitrilo hidrogenado GN 75.6 Pomos en forma de seta, acero inoxidable, diseño higiénico Tipo: D - con rosca interna Acabado: PL - Pulido (Ra < 0,8 µm) Material (anillo de sellado): E - Caucho de etileno-propileno-dieno GN 75.6 Pomos en forma de seta, acero inoxidable, diseño higiénico Tipo: E - con espárrago roscado Acabado: MT - Mate (Ra < 0.8 µm) Material (anillo de sellado): E - Caucho de etileno-propileno-dieno GN 75.6 Pomos en forma de seta, acero inoxidable, diseño higiénico Tipo: E - con espárrago roscado Acabado: MT - Mate (Ra < 0.8 µm) Material (anillo de sellado): H - Caucho butadieno acrilonitrilo hidrogenado GN 75.6 Pomos en forma de seta, acero inoxidable, diseño higiénico Tipo: E - con espárrago roscado Acabado: PL - Pulido (Ra < 0,8 µm) Material (anillo de sellado): E - Caucho de etileno-propileno-dieno GN 75.6 Pomos en forma de seta, acero inoxidable, diseño higiénico Tipo: E - con espárrago roscado Acabado: PL - Pulido (Ra < 0,8 µm) Material (anillo de sellado): H - Caucho butadieno acrilonitrilo hidrogenado
Acero-inoxidable

Familia de productos de acero inoxidable

Las piezas estándar en acero inoxidable resistente a la corrosión han sido diseñadas para ser utilizadas en el sector alimentario y en la industria química, para condiciones ambientales agresivas o en el exterior.

  • resistente a la corrosión
  • ajuste preciso
  • respetuoso con el medio ambiente
Mostrar todos los productos de acero inoxidable
Diseno-higienico

Familia de productos de diseño higiénico

Los componentes estándar de la familia de productos de «Diseño Higiénico» llevan el icono HD. Combinan una alta calidad superficial, ausencia de espacios inaccesibles, superficies exteriores sin ahondamiento y zonas de roscado selladas. Un concepto de sellado basado en cálculos según el MEF garantiza una presión de contacto fiable tras la instalación.

  • adecuado para uso en áreas higiénicamente sensibles
  • rápido y fácil de limpiar
  • sin espacios inaccesibles gracias a las juntas funcionales
  • certificado de acuerdo con las directrices EHEDG
Mostrar todos los productos de diseño higiénico
FDA

Conforme aux exigences de la FDA

Ficha técnica GN 75.6 Imprimir esta página Información sobre el diseño higiénico Catálogo de diseño higiénico Familia de productos de diseño higiénico Características del plástico Características del acero inoxidable

Descripción del producto

Información

Los pomos lisos de acero inoxidable GN 75.6 están destinados a utilizarse en áreas higiénicas. La superficie de atornillamiento sellada permite que el montaje no tenga espacios muertos; su geometría hermética, junto con el acabado de alta calidad, evita que se acumule suciedad y facilita la limpieza.

Tienen un diseño compacto y atemporal.

Especificación

Pomo
Acero inoxidable AISI 316L

  • Mate (Ra < 0.8 µm)MT
  • Pulido (Ra < 0,8 µm)PL

Anillo de sellado

  • Caucho butadieno acrilonitrilo hidrogenadoH
    Temperatura de trabajo -25 °C a +150 °C
  • Caucho de etileno-propileno-dienoE
    Temperatura de trabajo -40 °C a +120 °C
  • Material conforme a la FDA
  • azul
  • Dureza 85±5 Shore A

RoHS

Accesorio

Anillos de sellado GN 7600

Bajo pedido

  • con  FKM anillo de sellado (caucho de flúor) F

Dibujo técnico

3D
GN 75.6 Pomos en forma de seta, acero inoxidable, diseño higiénico Esquema
Ocultar dibujo técnico
GN 75.6 Pomos en forma de seta, acero inoxidable, diseño higiénico Esquema

Opciones del artículo / Tabla

Tipo

Dcon rosca interna
Econ espárrago roscado
Mostrar / ocultar columnas
d1d2
Tipo D		d3
Tipo E		d4d5hLongitud lt
mín.
20M 5M 51414,824107
25M 6M 61616,829129
32M 8M 81818,8371412

Estructura y precio

Abrir el configurador 3D
Diámetro del pomo d1
Rosca hembra d2
Espárrago roscado d3
Tipo


Acabado
Material (anillo de sellado)


Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
13,49 €
más IVA 2,56 €
bruto 16,05 €
En stock
Incl. recargos del material: 0,41 €
Los recargos del material ya están incluidos en el precio.
Peso: 0,025 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
83024900
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
Todos los precios de acuerdo con nuestra lista de precios n.º 56, válida el 1 de septiembre de 2024, más IVA solo válidos para Alemania.
