Pernos de retención GN 617.2 (PMT.100)

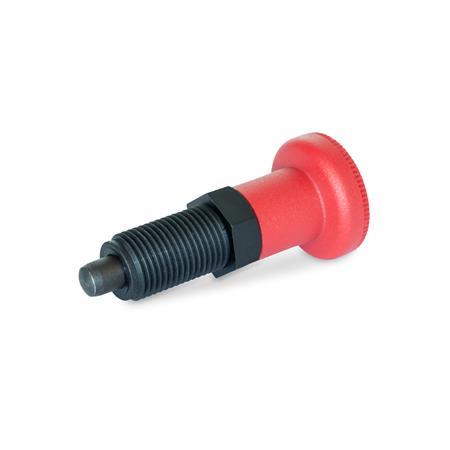

GN 617.2 Pernos de retención, guía de plástico, pasador de retención de acero, con pomo rojo Tipo: B - sin bloqueo de posición, sin contratuerca
Material: ST - Acero

ELESA original design

code: PMT.100

Tipo: B - sin bloqueo de posición, sin contratuerca
Material: ST - Acero

Ficha técnica GN 617.2 Imprimir esta página Características del plástico

Descripción del producto

Los pernos de retención GN 617.2 con guía de plástico son una variante del perno de retención de precio razonable. Las medidas se corresponden con las de los pernos de retención GN 617 o GN 617.1.

Los pernos de retención de tipo C / CK con bloqueo de posición se usan para aplicaciones en las que el pasador debe permanecer retraído. Para lograrlo, se gira el pomo 90° después de retraerse el pasador. Una muesca mantiene el pomo en esta posición.

Especificación

Guía
Plástico (poliamida PA-HP)

reforzado con fibra de vidrio
resistente a temperaturas de hasta 130 °C
negro, mate

Pasador del perno
AceroST
templado, pavonado

Muelle
Acero inoxidable AISI 302

Pomo
Plástico (poliamida PA)

rojo, RAL 3000, acabado mateRT
no desmontable

Contratuerca
Plástico (poliamida PA-HP)
negro, mate

RoHS

B	sin bloqueo de posición, sin contratuerca
BK	sin bloqueo de posición, con contratuerca
C	con bloqueo de posición, sin contratuerca
CK	con bloqueo de posición, con contratuerca

d₁ Pasador -0,1/-0,15 Orificio -0,08	d₂	d₃	e ≈	l₁ ≈	l₂ Tipo B/BK	Tipo C/CK	l₃	l₄	l₅ ≈	s	A/F₁	A/F₂	máx. par de apriete en Nm	Carga del muelle en N ≈ inicial	final

5	M 10 x 1	21	13,6	45	5	5	17	5	51	7	12	16	8	7	17
6	M 12 x 1,5	25	16	54	6	6	20	6	61	8	14	19	12	9	24
8	M 16 x 1,5	31	21,6	69	8	7	26	8	76	10	19	24	18	11	30
10	M 20 x 1,5	31	25	80	10	10	33	10	91	11	22	30	25	19	45

GN 617.2 Pernos de retención Guía de plástico, con y sin bloqueo de posición
