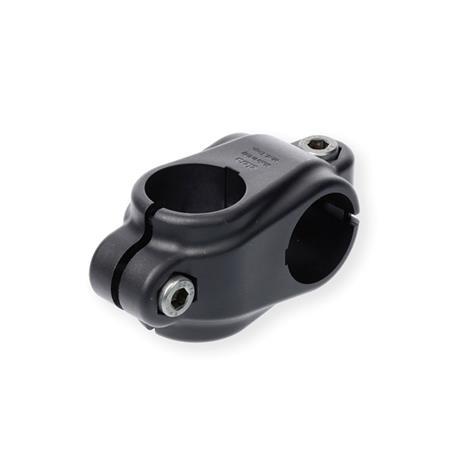

GN 132.9 Abrazaderas de conexión de dos ejes Plástico

Información

Los ejes del núcleo de apriete de las abrazaderas de conexión de dos ejes GN 132.9 están colocados en un ángulo de 90° uno respecto de otro. Sostienen típicos tubos de construcción con contacto superficial total en toda la sección transversal del núcleo.

En las ubicaciones z del tornillo, los tornillos de cabeza hueca reducen la sección transversal del núcleo para la sujeción. Se pueden usar los casquillos adaptadores GN 290 para reducir las secciones transversales del núcleo a un diámetro menor.

Para una sujeción sin herramientas, es posible reemplazar los tornillos de cabeza hueca con las empuñaduras ajustables GN 911.9, que se enumeran en la tabla como accesorios.

El plástico utilizado en la versión V está hecho de granulado plástico azul, visualmente detectable y conforme a la normativa FDA según FDA CFR.21 y UE 10/2011.

Especificación

• Plástico
  Tecnopolímero (poliamida PA)
  • Reforzados con fibra de vidrio
  • Resistentes a temperaturas de hasta 100 °C
  • Negro, RAL 9005, acabado mateS
  • Gris, RAL 7040, acabado mateG
  • azul, RAL 5005, acabado mateV
    granulado plástico con homologación FDA
    visualmente detectable

• Tornillos de cabeza hueca DIN 912
  Acero inoxidable AISI 304

• Tuercas hexagonales DIN 985
  • Acero inoxidable AISI 304
  • Cierre automático con anillo de poliamida

RoHS

Accesorio

Casquillos adaptadores GN 290
Empuñaduras graduables GN 911.9
