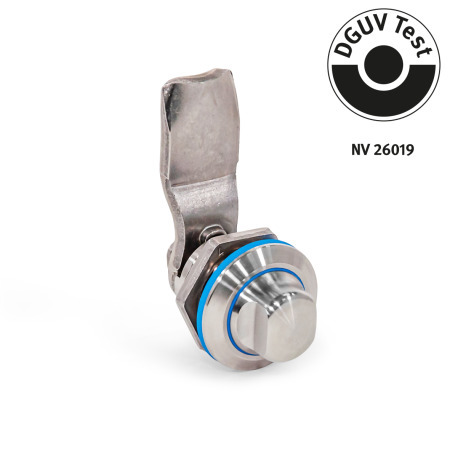

Los cierres GN 1150 están destinados al uso en áreas higiénicas y cumplen requisitos higiénicos en el lado de manejo (higiene frontal). El mecanismo de cierre está protegido por dos juntas. A la vez, la elevada calidad de la superficie (Ra < 0,8 µm) y el montaje sin espacios muertos evitan que se adhiera suciedad y facilitan la limpieza.
Los cierres cierran de forma segura girando un máximo de 90°, .lo que coloca la leva en la posición de cierre detrás del marco. Las superficies oblicuas de la leva aseguran la colocación correcta. Las levas están disponibles con curvados en diversos ángulos, lo que permite cubrir una distancia A de entre 6 y 28 mm.
Los agujeros de montaje en la carcasa deben estar en ángulo recto, sin rebaba y sin chaflán. Esto garantiza el funcionamiento correcto de las juntas de sellado. Los cierres GN 1150 se suministran con la leva sin fijar
Alojamiento de la cerrdaura
Acero inoxidable AISI 316L
Leva
Acero inoxidable
Junta de sellado/junta tórica
Caucho de etileno-propileno-dienoE
Otros componentes
Acero inoxidable AISI 316L
Todas las partes móviles están lubricadas con grasa conforme a FDA.
Protección clase IP 66
RoHS
| SW | Con dos juntas planas |
| FH | Lado de accionamiento en diseño higiénico (higiene frontal) |
| d1 | Distancia del brazo del pestillo A | b1 | b2 | d2 | k mín. | máx. | l1 +1 / -1 | l2 | l3 ≈ | s | A/F | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22 | 7,5 | 13,5 | 19,5 | - | - | - | - | - | - | 12 | 7 | 9 | 1,5 | 5 | 24 | 12,6 | 21 | 8 | 9 |
| 30 | 6 | 10 | 14 | 18 | 20 | 22 | 24 | 26 | 28 | 19 | 10 | 13 | 1,5 | 6 | 45 | 15,3 | 29 | 10 | 13 |
|
Para la instalación, realice un orificio en la puerta, cubierta o trampilla como se muestra en el dibujo del lado opuesto. La carcasa del cierre se inserta en el orificio de instalación desde el lado delantero, y se asegura desde el lado trasero con la tuerca de montaje. Con ello, el eje de la leva queda asegurado con el tornillo de cabeza hexagonal. En la producción en serie, el orificio de instalación necesario en la hoja de la puerta suele crearse por punzonado o corte láser. También se puede crear el orificio taladrando o fresando como se muestra en los dibujos. También está disponible el punzón de chapas metálicas GN 123 para producciones en serie pequeñas y chapas de acero de espesor < 2 mm. |
|||||||||||
|
Nota estructural para d1 = 22 |
Nota estructural para d1 = 30 |
||||||||||
|
Distancia entre orificios |
|||||||||||
|
|
||||||||||
|
Orificio de instalación para punzonado o corte láser |
|||||||||||
|
|
||||||||||
|
Orificio de instalación para taladrado o fresado |
|||||||||||
|
|
||||||||||
