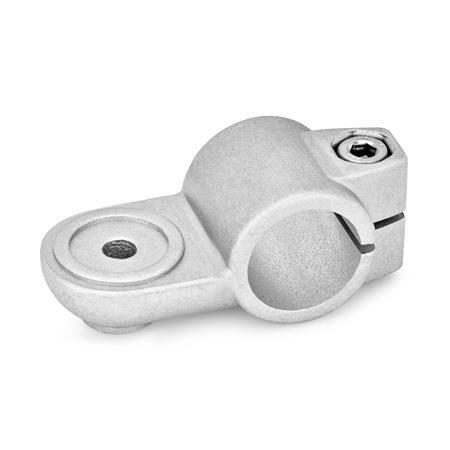

Abrazaderas de articulación GN 278

Tipo: MZ - Con ranura de centrado
Acabado: BL - natural, granallado mate

Ficha técnica GN 278 Imprimir esta página Características del acero inoxidable

Descripción del producto

El orificio de apriete de las abrazaderas de articulación GN 278 está mecanizado y diseñado para tubos de construcción GN 990 o DIN 2391, DIN 2395 y DIN 2462.

En la ubicación z del tornillo, el tornillo de cabeza allen reduce la sección transversal para la sujeción.

Para una sujeción sin herramientas, es posible reemplazar los tornillos de cabeza hueca con las empuñaduras ajustables GN 911 que se muestran en la tabla como accesorios.

Las abrazaderas de articulación GN 278 pueden ensamblarse con bases y abrazaderas de articulación GN 272, GN 274 y GN 276 para crear uniones articuladas.

Especificación

Aluminio

con revestimiento de plástico
negro, RAL 9005, acabado texturadoSW
natural, granallado mateBL

Tornillos allen DIN 912
Acero inoxidable AISI 304

Tuercas hexagonales DIN 985
Acero inoxidable AISI 304
Cierre automático mediante anillo de poliamida

RoHS

Accesorio

Empuñaduras ajustables GN 911

OZ	sin resalte de centrado (liso)
MZ	Con ranura de centrado
AV	con dentado macho
IV	con dentado hembra

d₁ Orificio	b Ancho de lengüeta	d₂	k	l₁	l₂	m	s	t	z Ubicación del tornillo	Accesorio Empuñadura recom GN 911 para z l₃

B 20	40	8,5	40	95	40	43	13	20	M8-25	-
B 25	40	8,5	40	95	40	43	13	20	M8-25	63 \| 78
B 30	40	8,5	40	95	40	43	13	20	M8-25	63 \| 78
B 40	65	10,5	65	148	65	70	17	32,5	M10-50	92
B 42	65	10,5	65	148	65	70	17	32,5	M10-50	78 \| 92
B 45	65	10,5	65	148	65	70	17	32,5	M10-50	78 \| 92
B 48	65	10,5	65	148	65	70	17	32,5	M10-50	78 \| 92
B 50	65	10,5	65	148	65	70	17	32,5	M10-50	78 \| 92
