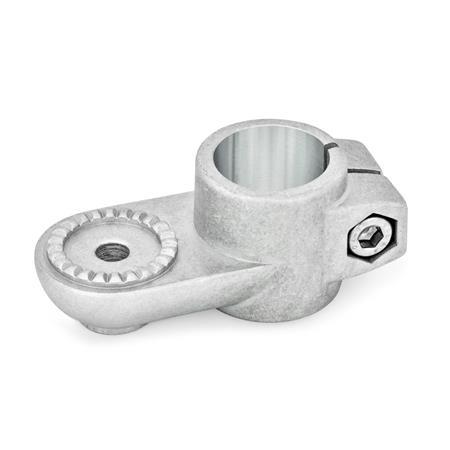

El orificio de apriete de las abrazaderas de articulación GN 274 está mecanizado y diseñado para tubos de construcción GN 990 o DIN 2391, DIN 2395 y DIN 2462.
En la ubicación z del tornillo, el tornillo de cabeza allen reduce la sección transversal para la sujeción.
Para una sujeción sin herramientas, es posible reemplazar los tornillos de cabeza hueca con las empuñaduras ajustables GN 911 que se muestran en la tabla como accesorios.
Las abrazaderas de articulación GN 274 pueden ensamblarse con bases o abrazaderas de articulación GN 272, GN 276 o GN 278 para crear uniones articuladas.
Aluminio
Tornillos allen DIN 912
Acero inoxidable AISI 304
Tuercas hexagonales DIN 985
Acero inoxidable AISI 304
Cierre automático mediante anillo de poliamida
RoHS
| OZ | sin resalte de centrado (liso) |
| MZ | Con ranura de centrado |
| AV | con dentado macho |
| IV | con dentado hembra |
| 2 | con tornillo de apriete DIN 912 de acero inoxidable |
| d1 Orificio | b Ancho de lengüeta | d2 | k | l1 | m | s | t | z Ubicación del tornillo | Accesorio Empuñadura recom GN 911 para z l2 |
|---|---|---|---|---|---|---|---|---|---|
| B 20 | 40 | 8,5 | 40 | 95 | 43 | 13 | 20 | M8-25 | - |
| B 25 | 40 | 8,5 | 40 | 95 | 43 | 13 | 20 | M8-25 | 63 | 78 |
| B 30 | 40 | 8,5 | 40 | 95 | 43 | 13 | 20 | M8-25 | 63 | 78 |
| B 40 | 65 | 10,5 | 65 | 148 | 70 | 17 | 32,5 | M10-50 | - |
| B 42 | 65 | 10,5 | 65 | 148 | 70 | 17 | 32,5 | M10-50 | - |
| B 45 | 65 | 10,5 | 65 | 148 | 70 | 17 | 32,5 | M10-50 | 78 | 92 |
| B 48 | 65 | 10,5 | 65 | 148 | 70 | 17 | 32,5 | M10-50 | 78 | 92 |
| B 50 | 65 | 10,5 | 65 | 148 | 70 | 17 | 32,5 | M10-50 | 78 | 92 |
