Usted está aquí: Vista general de producto  >  2.2 Sujeción y apriete con pomos  >  Pomos en estrella  >  GN 5337.2 Pomos en estrella producto anterior producto siguiente

GN 5337.2 Pomos en estrella Casquillo de latón / acero

Foto

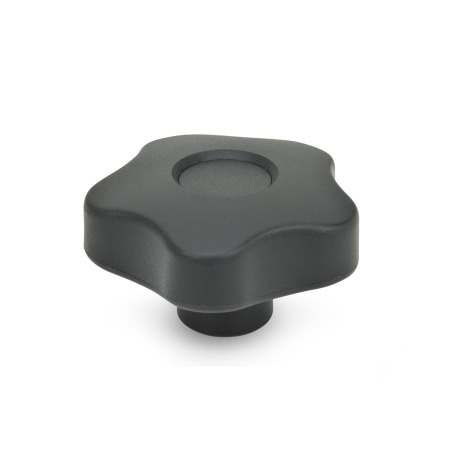

GN 5337.2 Pomos en estrella, plástico, casquillo de latón / acero Tipo: E - Con tapa (orificio ciego roscado)
Original design VCT.
Tipo: E - Con tapa (orificio ciego roscado)
GN 5337.2 Pomos en estrella, plástico, casquillo de latón / acero Tipo: E - Con tapa (orificio ciego roscado) GN 5337.2 Pomos en estrella, plástico, casquillo de latón / acero Tipo: C - con tapa de cubierta (orificio ciego H9) GN 5337.2 Pomos en estrella, plástico, casquillo de latón / acero Tipo: D - Sin tapa (orificio roscado)
Ficha técnica GN 5337.2 Imprimir esta página Protecciones contra pérdida GN 111.7 Tolerancias fundamentales ISO Características del plástico

Descripción del producto

Información

Los pomos en estrella GN 5332 se caracterizan por sus 5 lóbulos. Estos no solo confieren al pomo un estilo distintivo, sino que esta forma también permite al operario conseguir un par superior.

Especificación

  • Plástico
    Tecnopolímero (polipropileno PP)
    • reforzado, resistente a impactos
    • resistente a temperaturas de hasta 90 °C
    • negro, mate
  • Tipo E y D
    Casquillo de latón
  • Tipo C
    Casquillo de acero

RoHS

Bajo pedido

Tapas de cubierta en otros colores
(Color estándar: negro)

Dibujo técnico

3D
GN 5337.2 Pomos en estrella, plástico, casquillo de latón / acero Esquema
Ocultar dibujo técnico
GN 5337.2 Pomos en estrella, plástico, casquillo de latón / acero Esquema

Opciones del artículo / Tabla

Tipo

ECon tapa (orificio ciego roscado)
Ccon tapa de cubierta (orificio ciego H9)
DSin tapa (orificio roscado)
Mostrar / ocultar columnas
d1d2
Tipo E		d3
Tipo D		d4 H9
Tipo C		d5d6h1h2t1t2
mín.
25*M 4M 5M 6-----13819810-
32M 5M 6M 8M 5M 6M 8B 6-151023101212
40M 6M 8-M 6M 8-B 8-171327121814
40M 10--M 10----1713271217-
50M 8M 10M 12M 8M 10M 12B 8B 10191532142014
63M 8M 10M 12M 8M 10M 12B 8B 10221937162620
74M 12M 14-M 12M 14-B 8B 12261743,5222620
74M 16--M 16--B 16-261743,5223120
84M 12M 16-M 12M 16-B 12B 16282244212525
95*M 16-------3219462122-
* sin tapa de cubierta

Estructura y precio

Abrir el configurador 3D
Especificaciones



Diámetro del pomo d1
Rosca d2 (tipo E)
Rosca d3 (tipo D)
Diámetro del orificio d4 (tipo C)
Tipo



Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
1,01 €
más IVA 0,19 €
bruto 1,20 €
En stock
ELESA Code: 69811-C9
Descripción: VCT.25 B-M4-C9
Peso: 0,008 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
39263000
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
Todos los precios de acuerdo con nuestra lista de precios n.º 56, válida el 1 de septiembre de 2024, más IVA solo válidos para Alemania.
