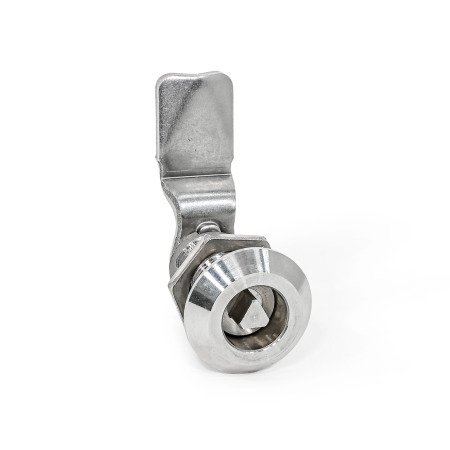

Cierres con bloqueo GN 515 son iguales que los elementos de cierre estándar GN 115, salvo por el alojamiento extendido. Funcionan con una rotación limitada a 90°, que mueve el brazo del elemento de cierre a la posición de bloqueo tras el marco. Los biseles del pestillo del elemento de cierre facilitan el cierre de la puerta.
Gracias al acero inoxidable, los elementos de cierre son óptimos para su uso en entornos corrosivos.
Al instalar pestillos de elementos de cierre con distintos perfiles de codo, la distancia del cierre A puede variar de 18 a 82 mm según la altura del alojamiento h1, mientras que el alojamiento extendido es adecuado para puertas con grosor de hasta 40 mm.
Cierres GN 515 se suministran con el pestillo sin fijar.
Logement de verrou
Acero inoxidableNI
Leva
Acero inoxidable AISI 304
Toutes les autres pièces
Acero inoxidable AISI 303
Protección clase IP65
RoHS
Llaves de vaso GN 119.2
Tapas de protección GN 120
Manillas de apertura GN 120.1
Pletinas de guía y protección GN 120.2
Asas interiores para armarios GN 120.3
Punzones para chapa GN 123
| DK | con cuña triangular (DK7) |
| VK7 | con cuña cuadrada A/F7 |
| VK8 | con cuña cuadrada A/F8 |
| SCH | Accionamiento con ranura |
| VDE | con doble paletón |
| h1 | Distancia de bloqueo A | h2 | s max. | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 18 | 22 | 26 | 30 | 32 | 34 | 36 | 38 | 40 | 42 | 46 | 50 | 52 | 62 | 40 | 20 |
| 50 | 38 | 42 | 46 | 50 | 52 | 54 | 56 | 58 | 60 | 62 | 66 | 70 | 72 | 82 | 60 | 40 |
|
Para la instalación, realice un orificio en la puerta, cubierta o trampilla como se muestra en el dibujo del lado opuesto. El orificio necesario para la instalación en la hoja de la puerta suele realizarse mediante punzonado o mecanizado láser en la producción en serie. También se puede crear el orificio de instalación taladrando o fresando como se muestra en los dibujos. Al montar los elementos de cierre, debe comprobarse que sus partes internas no queden por fuera del alojamiento al retirar o colocar el tornillo de cabeza hexagonal. |
||||||||||
|
|||||||||||
