GN 115 Cierres Acero inoxidable, accionamiento con llave de vaso

Foto

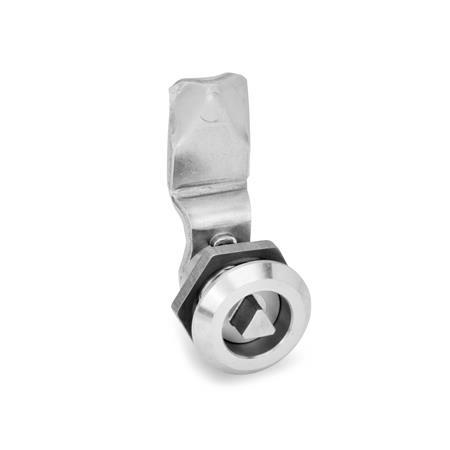

GN 115 Cierres de acero inoxidable AISI 316Ti, accionamiento con llave de vaso Form: DK - con cuña triangular (DK7)
Form: DK - con cuña triangular (DK7)
GN 115 Cierres de acero inoxidable AISI 316Ti, accionamiento con llave de vaso Form: DK - con cuña triangular (DK7) GN 115 Cierres de acero inoxidable AISI 316Ti, accionamiento con llave de vaso Form: VDE - con doble paletón GN 115 Cierres de acero inoxidable AISI 316Ti, accionamiento con llave de vaso Form: VK7 - con cuña cuadrada A/F7 GN 115 Cierres de acero inoxidable AISI 316Ti, accionamiento con llave de vaso Form: VK8 - con cuña cuadrada A/F8
Acero-inoxidable

Familia de productos de acero inoxidable

Las piezas estándar en acero inoxidable resistente a la corrosión han sido diseñadas para ser utilizadas en el sector alimentario y en la industria química, para condiciones ambientales agresivas o en el exterior.

  • resistente a la corrosión
  • ajuste preciso
  • respetuoso con el medio ambiente
Mostrar todos los productos de acero inoxidable

Descripción del producto

Información

Los cierres GN 115 se bloquean haciendo un giro limitado a 90°, que mueve el pestillo por detrás del marco de la puerta. Los biseles del bloqueo facilitan el cierre de la puerta. Gracias a los materiales de acero inoxidable utilizados, los elementos de cierre son excelentes para su uso en entornos altamente corrosivos.

Los cierres con diferentes acodamientos del pestillo cubren una distancia de bloqueo A de 6 a 28 mm.

Los cierres GN 115 se suministran con el pestillo suelto.

Especificación

  • Alojamiento de la cerradura
    Acero inoxidableA4 AISI 316Ti

  • Cierre
    Acero inoxidable AISI 316

  • Resto de piezas
    Acero inoxidable AISI 316

  • Clase de protección IP 66

RoHS

Accesorio

Llaves de vaso GN 119.2
Manillas de apertura GN 120.1
Pletinas de guía y protección GN 120.2
Asas interiores para armarios GN 120.3
Punzones para chapa GN 123
Tapas de protección GN 120

Bajo pedido

Otras operaciones

Dibujo técnico

3D
Ocultar dibujo técnico
GN 115 Cierres de acero inoxidable AISI 316Ti, accionamiento con llave de vaso Esquema

Opciones del artículo / Tabla

Form

DKcon cuña triangular (DK7)
VK7con cuña cuadrada A/F7
VK8con cuña cuadrada A/F8
VDEcon doble paletón
Distancia de bloqueo A
61014182022242628

Estructura y precio

Abrir el configurador 3D
Especificaciones












Form




Distancia de bloqueo A
Material

Instrucciones de construcción y montaje

89a543b8-3a6c-4763-b34f-c6c883af4562

Para la instalación, realice un orificio en la puerta, cubierta o trampilla como se muestra en el dibujo del lado opuesto.

Una vez montado, el cierre se presiona a través del diámetro del orificio desde la parte frontal. La tuerca hexagonal puede entonces presionarse sobre el cierre desde la parte posterior y atornillarla en su sitio.

El diámetro del orificio para la instalación en la hoja de la puerta suele realizarse mediante punzonado o mecanizado láser cuando se trata de producción en serie.

También se puede realizar el diámetro del orificio de montaje taladrando/mecanizando como se muestra en el dibujo.

Para series pequeñas y chapas de acero de menos de 2 mm de grosor, los Punzones para chapa GN 123 son la herramienta adecuada.

Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
27,42
más IVA 5,21 €
bruto 32,63 €
En stock
Peso: 0,091 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
83016000
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
Todos los precios de acuerdo con nuestra lista de precios n.º 56, válida el 1 de septiembre de 2024, más IVA solo válidos para Alemania.

Datos CAD

Otros formatos de datos

Inicio de sesión rápido

Para obtener datos CAD, introduzca su dirección de correo electrónico. Nos complacería que estuviera completamente registrado.

Introduzca el código que puede encontrar en la imagen.

Tutorial de descarga de datos CAD Acerca las descargas de datos CAD
Guardar como favorito

Introduzca el código que puede encontrar en la imagen.

¿No ha encontrado el producto deseado?

Notre équipe de service est disponible du lundi au vendredi de 07:00 à 17:30: +49 7723 6507 - 0

Ir a los elementos personalizados | Ir a las personas de contacto

GN 115-DK-6-A4GN 115-VK7-6-A4GN 115-VK8-6-A4GN 115-VDE-6-A4GN 115-DK-10-A4GN 115-VK7-10-A4GN 115-VK8-10-A4GN 115-VDE-10-A4GN 115-DK-14-A4GN 115-VK7-14-A4GN 115-VK8-14-A4GN 115-VDE-14-A4GN 115-DK-18-A4GN 115-VK7-18-A4GN 115-VK8-18-A4GN 115-VDE-18-A4GN 115-DK-20-A4GN 115-VK7-20-A4GN 115-VK8-20-A4GN 115-VDE-20-A4GN 115-DK-22-A4GN 115-VK7-22-A4GN 115-VK8-22-A4GN 115-VDE-22-A4GN 115-DK-24-A4GN 115-VK7-24-A4GN 115-VK8-24-A4GN 115-VDE-24-A4GN 115-DK-26-A4GN 115-VK7-26-A4GN 115-VK8-26-A4GN 115-VDE-26-A4GN 115-DK-28-A4GN 115-VK7-28-A4GN 115-VK8-28-A4GN 115-VDE-28-A4
