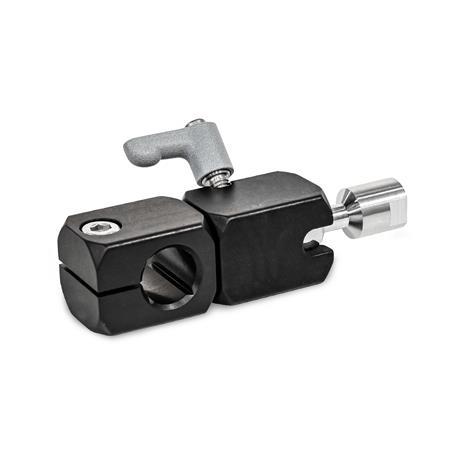

Estribos de sujeción para rótula giratoria GN 487

GN 487 Estribos de sujeción para rótula giratoria, aluminio Tipo: Q - Con agujero cruzado
Código: I - Bola con rosca interna
N.º de identificación: 1 - Sujeción mediante palanca de apriete ajustable
Acabado: ES - Anodizado negro

Tipo: Q - Con agujero cruzado
Código: I - Bola con rosca interna
N.º de identificación: 1 - Sujeción mediante palanca de apriete ajustable
Acabado: ES - Anodizado negro

Ficha técnica GN 487 Imprimir esta página Gama Ejemplo de aplicación de abrazaderas Características del acero inoxidable

Descripción del producto

Los estribos de sujeción para rótulas giratorias GN 487 permiten un ajuste preciso y continuo del vástago en esfera dentro del rango de giro. Esto facilita el posicionamiento y el ajuste de componentes como escáneres, cámaras e iluminación.

Gracias al eficiente mecanismo de sujeción, incluso un pequeño par de apriete genera una presión comparativamente fuerte en la bola. Para reajustar el estribo, se debe quitar por completo la sujeción. La palanca de apriete (identificación n.º 1) se puede utilizar para operar con facilidad el mecanismo sin herramientas.

Para obtener un par de freno elevado permanente, las superficies de contacto de las esferas deben mantenerse limpias de grasa. Superar los pares de apriete recomendados aumenta el par de freno, pero podría resultar en un mayor desgaste del mecanismo de sujeción.

Especificación

Cuerpo / elemento de apriete
Aluminio
- anodizado, color naturalEL
- Anodizado negroES

Bola
Aluminio, acabado liso

Palanca de apriete ajustable (identificación n.º 1)
- Zamac
  revestimiento de plástico
  color plateado, RAL 9006, acabado texturado
- Inserción roscada y tornillo de retención
  Acero inoxidable AISI 303

Prisionero (identificación n.º 2)
Acero inoxidable AISI 304

Tornillo de cabeza hueca DIN 912 (tipo Q)
Acero inoxidable AISI 304

Prisionero DIN 913 (tipo A)
Acero inoxidable AISI 304

RoHS

Accesorio

Tubos/varillas de sujeción de acero inoxidable GN 480.1

Bajo pedido

Bolas con otros tamaños de rosca y rosca en pulgadas (como las rótulas giratorias GN 784)

d₁ Tipo A Tipo Q	d₂ Tipo W	d₃	d₄	d₅	d₆	d₇	k	l₁	l₂	l₃	l₄	l₅	l₆	l₇	l₈	l₉

B 10	10	M 5	11	14	M 5	M 5	20	8	22	37	11,5	53	15,5	42,5	17	27,5
B 12	12	M 5	11	14	M 5	M 5	20	8	22	37	11,5	54	16,5	43,5	19	27,5
B 15	15	M 6	14	18	M 6	M 6	25	10	22	41	14,5	67,6	20	55,1	21	35,1
B 16	16	M 6	14	18	M 6	M 6	25	10	22	41	14,5	67,6	20	55,6	24	35,1
B 20	20	M 8	15	24	M 6	M 6	30	12	30	50	18,6	81	22	67	26	44

d₁ Tipo A Tipo Q	d₂ Tipo W	m₁	m₂	m₃	r₁	r₂	s	A/F	t₁ min.	t₂	Par apriete recomendado de la sujeción (n.º de identificación) en Nm ≈	Par de freno resultante en la esfera en Nm ≈

B 10	10	32,7	37,7	22,7	17,3	24,8	8	9	8	10	1.5	4.5
B 12	12	32,7	38,7	22,7	17,3	24,8	10	9	8	12	1.5	4.5
B 15	15	41,8	49,3	29,3	21,5	32,5	12	12	10	15	2.5	6.5
B 16	16	41,8	49,8	29,3	21,5	32,5	-	12	10	16	2.5	6.5
B 20	20	51,3	59,3	36,3	30,8	36,5	16	13	12	16	2.5	10

GN 487 Estribos de sujeción para rótula giratoria Aluminio

Descripción del producto

Especificación

Accesorio

Bajo pedido

Opciones del artículo / Tabla

Tipo

Código

N.º de identificación

Estructura y precio

Artículo seleccionado (Cómo hacer un pedido)

Datos CAD

Datos CAD

Iniciar sesión

Inicio de sesión rápido

¿No ha encontrado el producto deseado?

Estos productos también podrían interesarle…

Mostrar todos los productos

1	Sujeción mediante palanca de apriete ajustable
2	Sujeción mediante prisionero
